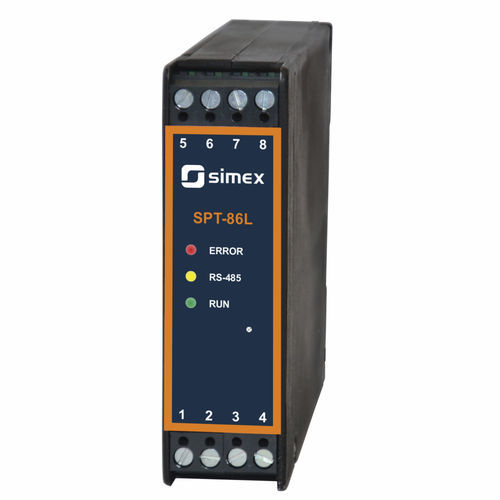

DIN-Schienen-Temperaturmessumformer SPT-86L series

ThermoelementRTD4-Leiter

temperatur- und Spannungsmessumformer RTD-, Thermoelement- oder Milivotage-Eingang funktion zur Erkennung von Spitzenwerten freie Wahl der Kennlinien freie Datenauslesung und Konfigurationssoftware S-Config Das Modul SPT-86L ist ein isolierter Temperatur- und Spannungs-Strom-Transmitter im 4-20 mA-Standard und hat die Möglichkeit, Daten über die RS-485-Schnittstelle abzulesen. Es hat einen Eingang (Pt 100/500/1000, Thermoelemente K/S/J/T/N/R/B/E, 0-60 / 0-75 / 0-100 / 0-150 mV) und einen passiven Stromausgang 4-20 mA. Während der Messung kann jeweils nur ein Eingangstyp verwendet werden. Die Messeingänge verfügen über eine vollständige Linearisierung der Kennlinien und eine automatische Kompensation der Kaltstellentemperatur im Thermoelementmodus. Der Pt-Modus unterstützt drei Anschlussarten: 2-, 3- und 4-Leiter. Für den Milivoltage-Eingang kann der Anwender zwischen linearer, quadratischer, radizierter oder benutzerdefinierter Kennlinie wählen. In der Grundkonfiguration wird der Messwert nach der Verarbeitung an den Stromausgang gegeben, der Stromausgang kann aber auch direkt über die serielle Schnittstelle gesteuert werden. Zum Konfigurieren und Auslesen der Daten wird die RS-485 (Modbus RTU) Schnittstelle verwendet. Die Geräteparameter können mit der Software S-Config direkt auf PC-Ebene eingestellt werden. Jedes Gerät kann auf Wunsch werkseitig vorkonfiguriert werden.
