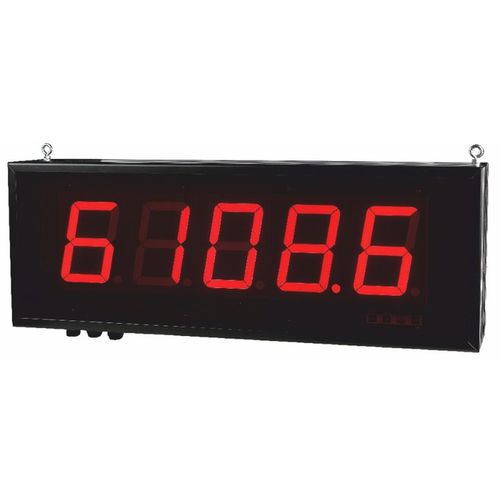

Das SWS-W510 ist ein einfaches digitales Anzeigegerät für die Anzeige beliebiger vom Benutzer definierter Zahlenwerte und Zeichen (nur im SLAVE-Modus), die vom Master-Gerät über die serielle Schnittstelle RS 485 gesendet werden. Der angezeigte Wert kann von einem anderen Gerät abgerufen werden (im MASTER-Modus). Die Helligkeit des Displays kann in 8 Stufen eingestellt werden. Das Gerät verfügt über 4 Tasten, die für die Programmierung der Hauptvoreinstellungen verwendet werden. Um ein hohes Schutzniveau zu erreichen, ist die Tastatur unter einer transparenten Abdeckung montiert. Damit der Benutzer die Voreinstellungen ändern kann, ohne die Abdeckung zu öffnen, ist ein IR-Sensor eingebaut. Die Tastatur der Fernbedienung entspricht der Tastatur des Geräts. Für die Kommunikation mit dem Gerät wird das Modbus RTU-Protokoll verwendet. Es ist möglich, das Gerät mit anderen Kommunikationsprotokollen über die RS-485-Schnittstelle zu bestellen (Sonderbestellung erforderlich) Der Anzeiger kann mit der IR-Fernbedienung, der lokalen Tastatur oder der kostenlosen Software S-Config über den RS-485-Kommunikationsport konfiguriert werden.
Spannungsversorgung -
16...35V AC, 19...50V DC
85..260V AC/DC
Anzeige -
LED, 5 x 100 mm, rot
Kommunikation - Schnittstelle
RS-485 / Modbus RTU
Übertragungsparameter -
1200...115200 bit/s, 8N1 / 8N2
Betriebstemperatur -
0...+50°C
-20...+50°C
Schutzklasse - ..
IP 30
Material des Gehäuses -
aluminium
methylpolimethacrylat (PMMA)
---
