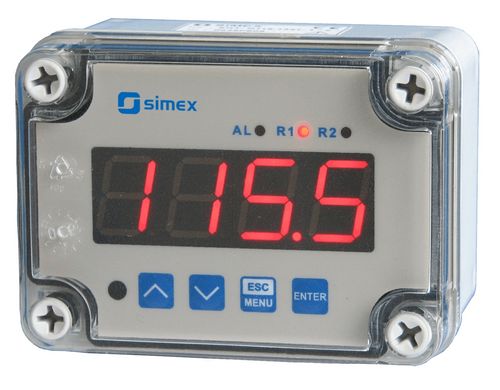

Prozessanzeiger SRT-N118 series

TemperaturdigitalLED

Das Messgerät SRT-N118 ist für Temperaturmessungen vorgesehen. Das Gerät ist mit einem Pt100/500/1000-Widerstandseingang oder einem Thermoelement-Eingang ausgestattet, der mit Thermoelementen der Typen K, S, J, T, N, R, B und E arbeiten kann. Die Eingänge verfügen über eine vollständig linearisierte Kennlinie. Dank des dichten Gehäuses mit hoher Schutzart (IP 67) ist dieses Gerät besonders für den Betrieb in rauer Umgebung geeignet. Der 24V DC / 100 mA-Ausgang ist für die Versorgung von Messumformern ausgelegt, und die RS-485-Schnittstelle ermöglicht die Datenübertragung in Produktionsprozessüberwachungssystemen. Die Steuerausgänge REL / OC können den Pegel des gemessenen Signals einstellen und werden nach einem oder zwei Schwellenwerten gesteuert. Darüber hinaus kann das Messgerät mit Analogausgängen ausgestattet werden, je nach Wahl des Kunden: aktiver Stromausgang, passiver isolierter Stromausgang oder aktiver Spannungsausgang. Der Zähler kann ohne Öffnen des Gehäuses mit der Fernbedienung oder mit der kostenlosen Software S-Config über den RS-485-Kommunikationsanschluss konfiguriert werden. Ausgangstyp hängt von der Konfiguration ab: relais I=1A, U=30V DC/250V AC (cosø=1) Offener Kollektor: I=30 mA, U=30V DC, P=100 mW 0/4...20 mA: aktiver Strom, Arbeitsbereich 0...24 mA max., Lastwiderstand 700 Ω max., Auflösung 13 Bit 4...20 mA: passiver Strom, isoliert, Arbeitsbereich 2,8...24 mA max., Lastwiderstand 600 Ω@24VDC, Auflösung 13 Bit 0/1...5V, 0/2...10V: aktive Spannung, Arbeitsbereich 0...11V max., Lastwiderstand min. 2000 Ω, Auflösung 13 bit
