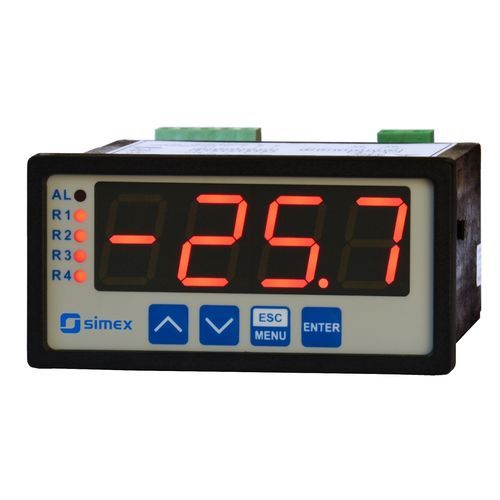

Prozessanzeiger SRT-94 series

TemperaturdigitalLED

temperaturmessgerät mit großer, 20 mm hoher LED-Anzeige eingang: Thermowiderstand oder Thermoelement 0, 2 oder 4 Ausgänge REL / OC analogausgang: aktiv oder passiv, Stromversorgungsausgang: 24V DC automatische Erkennung von 3- und 4-Leiter-Anschlüssen (RTD-Eingänge) automatische Kompensation der Temperatur der kalten Enden des TC Das Messgerät SRT-94 ist für Temperaturmessungen vorgesehen. Das Gerät ist mit einem Pt100/500/1000-Widerstandseingang oder einem Thermoelement-Eingang ausgestattet, der mit Thermoelementen der Typen K, S, J, T, N, R, B und E arbeiten kann. Die Eingänge verfügen über eine vollständig linearisierte Kennlinie. Der 24V DC / 100 mA-Ausgang ist für die Versorgung von Messumformern vorgesehen, und der RS-485-Anschluss ermöglicht die Datenübertragung in Produktionsprozessüberwachungssystemen. Die Steuerausgänge REL / OC können den Pegel des gemessenen Signals einstellen und werden nach einem oder zwei Schwellenwerten gesteuert. Darüber hinaus kann das Messgerät mit Analogausgängen ausgestattet werden, je nach Wahl des Kunden: aktiver Stromausgang, passiver isolierter Stromausgang oder aktiver Spannungsausgang. Typ der Ausgänge - Offener Kollektor: I=30 mA, U=30V DC, P=100 mW 0/4...20 mA: aktiver Strom, Arbeitsbereich 0...24 mA max., Lastwiderstand 700 Ω max., Auflösung 13 Bit 4...20 mA: passiver Strom, isoliert, Arbeitsbereich 2,8...24 mA max., Lastwiderstand 600 Ω@24VDC, Auflösung 13 Bit 0/1...5V, 0/2...10V: aktive Spannung, Arbeitsbereich 0...11V max., Lastwiderstand min. 2000 Ω, Auflösung 13 bit
