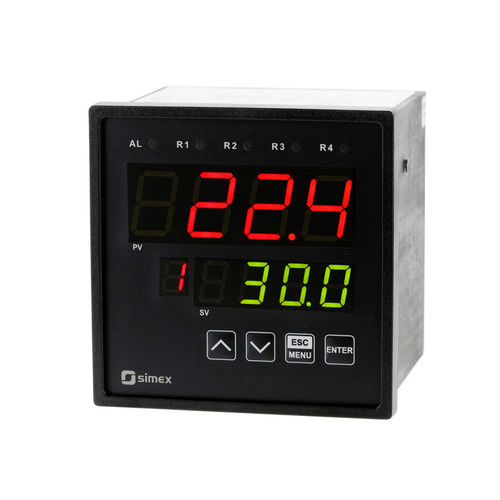

PID-Regler / Anzeige PUR-99 series

Modbusuniversell4-stellig

PUR-99 ist ein fortschrittlicher PID-Regler mit zwei Regelkreisen (Heizen/Kühlen), unterstützt durch die Autotuning-Funktion und den Fuzzy-Logic-Algorithmus. Die Hauptvorteile sind zwei Displayreihen: die erste zeigt den Messwert, die zweite die programmierten Werte. Das Gerät verfügt über einen eingebauten REL-, OC- (SSR) oder Analogausgang, je nach Wahl des Kunden: aktiver Stromausgang, passiver isolierter Stromausgang oder aktiver Spannungsausgang, der im Prozess der Steuerung verwendet werden kann. Die Steuerung PUR-99 ist mit einem Universaleingang ausgestattet, Typ: 0/4-20 mA, 0-10V, 0-150 mV, Pt 100/500/1000 oder TC (K, S, J, T, N, R, B, E). Während des Messvorgangs ist nur eine Art von Eingang verfügbar. Die Kaltstelle des Thermoelementfühlers wird automatisch kompensiert. RTD- und TC-Eingänge sind mit vollständig linearisierten Kennlinien ausgestattet. Dank der großen Auswahl an Kennlinien (linear, radiziert, quadratisch, benutzerdefiniert und Volumenkennlinie für zylindrische Behälter) kann der Regler in verschiedenen Prozesssteuerungssystemen eingesetzt werden. Der 24V DC / 100 mA-Ausgang ist für die Versorgung von Messumformern vorgesehen, und die RS-485-Schnittstelle ermöglicht die Datenübertragung in Produktionsprozessüberwachungssystemen. Der Regler kann mit der lokalen Tastatur oder der kostenlosen Software S-Config über den RS-485-Kommunikationsanschluss konfiguriert werden. Ausgangstyp abhängig von der Konfiguration: relais 5A/250V AC (Widerstand) relais 3A/250V AC (Blindwiderstand) Offener Kollektor: I=30 mA, U=30V DC, P=100 mW 0/4...20 mA: aktiver Strom, Arbeitsbereich 0...24 mA max., Lastwiderstand 700 Ω max., Auflösung 13 Bit 4...20 mA: passiver Strom, isoliert, Arbeitsbereich 2,8...24 mA max., Lastwiderstand 600 Ω@24VDC, Auflösung 13 bit
