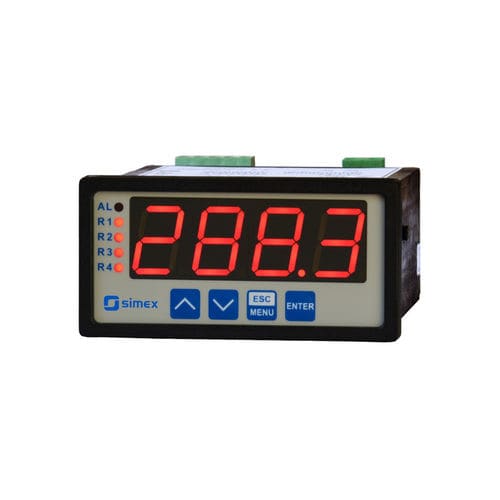

PID-Regler / Anzeige PUR-94 series

Modbusuniversell4-stellig

PUR-94 ist ein fortschrittlicher PID-Regler mit zwei Regelkreisen (Heizung / Kühlung), unterstützt durch die Auto-Tuning-Funktion und Fuzzy-Logic-Algorithmus. Das Gerät verfügt über einen eingebauten REL / OC (SSR) und / oder Analogausgang, je nach Kundenauswahl: aktiver Stromausgang, passiver isolierter Stromausgang oder aktiver Spannungsausgang, die in den Prozess der Steuerung verwendet werden können. Der Regler PUR-94 ist mit einem Universaleingang ausgestattet: 0/4-20 mA, 0-10V, 0-150 mV, Pt 100/500/1000 oder TC (K, S, J, T, N, R, B, E). Während des Messvorgangs ist nur eine Art von Eingang verfügbar. Die Kaltstelle des Thermoelementfühlers wird automatisch kompensiert. RTD- und TC-Eingänge sind mit vollständig linearisierten Kennlinien ausgestattet. Dank der großen Auswahl an Kennlinien (linear, radiziert, quadratisch, benutzerdefiniert und Volumenkennlinie für zylindrische Behälter) kann der Regler in verschiedenen Prozesssteuerungssystemen eingesetzt werden. Der 24V DC / 100 mA-Ausgang ist für die Versorgung von Messumformern vorgesehen, und die RS-485-Schnittstelle ermöglicht die Datenübertragung in Produktionsprozessüberwachungssystemen. Der Regler kann mit der lokalen Tastatur oder der kostenlosen Software S-Config über den RS-485-Kommunikationsanschluss konfiguriert werden. Eingangsbereich - 0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV Pt100, Pt500, Pt1000: -100...+600°C TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C 0...300Ω, 0...3kΩ Typ des Ausgangs - abhängig von der Konfiguration: relais I=1A, U=30V DC/250V AC (cosø=1) Offener Kollektor: I=30 mA, U=30V DC, P=100 mW 0/4...20 mA: Wirkstrom, Arbeitsbereich 0...24 mA max., Lastwiderstand 700 Ω max., Auflösung 13 bit
