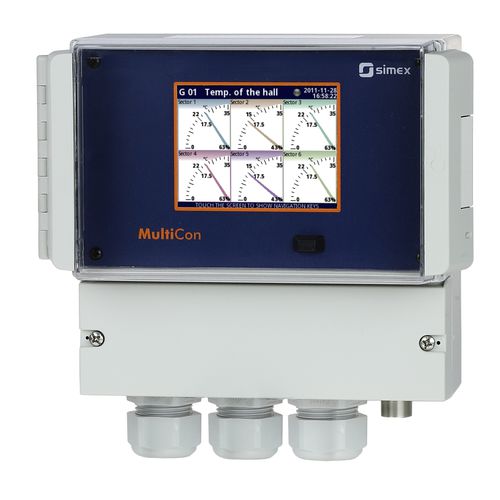

HMI mit Touchscreen MultiCon CMC-N16

einbaufähigKastenIP65

Um den Funktionsumfang der MultiCon-Produktlinie zu erweitern, wurde das Modell CMC-N16 zur Wandmontage entwickelt. Das neue IP-65-Gehäuse ermöglicht den Einsatz des Geräts in rauen Umgebungen, in denen die sichere Installation eines typischen Reglers/Datenschreibers in einem Schalttafelgehäuse unmöglich ist. Obwohl die Anzahl der verfügbaren Eingänge im Vergleich zum Schalttafeleinbaumodell reduziert ist, wurde die bisher verfügbare Funktionalität beibehalten. Dadurch ist es eines der ersten industriellen Geräte, das fortschrittliche Steuerungsfunktionen (PID, ON/OFF, Zeit & Profile etc.) und die Aufzeichnung von Sollwerten, Erregungen und dem aktuellen Zustand der gesteuerten Objekte integriert. Das Gerät basiert auf einer Linux-Firmware, ist stabil und der Touchscreen macht die Konfiguration einfach und bequem und die Datendarstellung ebenfalls gut lesbar und attraktiv. Obwohl das Multicon CMC-N16 in einem recht kleinen Gehäuse untergebracht ist, kann es bis zu 4 Eingänge integrieren, und seine Konstruktion erlaubt dem Benutzer eine fast freie Konfiguration durch Auswahl aus 13 verfügbaren Eingangs-/Ausgangsblöcken. Eingänge - Typ 4 universelle Eingänge max. 2 universelle Impulszähler / Ratemeter 5 digitale Eingänge 24V DC Eingangsbereich - 0/4...20 mA 0/1...5V, 0/2...10V 0...30V -10...25 mV, -10...100 mV, 0...600 mV, ±25 mV, ±100 mV Pt100, Pt500, Pt1000 (PN-EN): -100...600°C, Pt'50, Pt'100, Pt'500 (GOST): -200...600°C, Ni100, Ni500, Ni1000 (PN-EN): -60...180°C, Cu50, Cu100: -50...200°C, Cu'50, Cu'100 (GOST): -200...200°C TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C 0...300Ω, 0...3kΩ
