Radar-Transceiver TRX_024_006

RFISM-Bandanalog

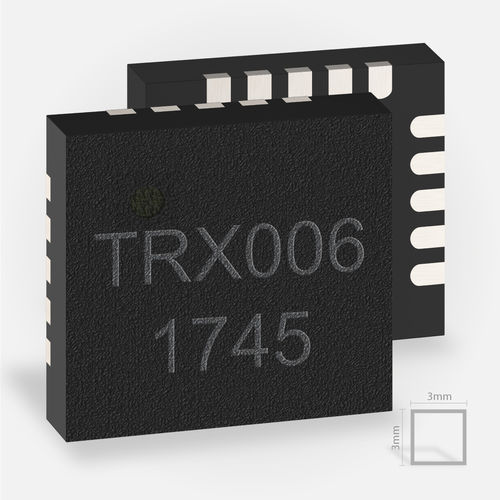

Die IC-Module TRX_024_006 und TRX 024_007 sind kompakte analoge Radar-Frontends für das ISM-Band zwischen 24,00 und 24,25 GHz. Sie können sowohl im CW- als auch im FMCW-Modus betrieben werden und eignen sich damit für ein breites Spektrum von Anwendungen. Ihr Haupteinsatzgebiet sind Short-Range-Devices (SRD) mit Entfernungen von bis zu 20 Metern. Diese Reichweite kann bei einem Aufbau mit Strahllinse auf bis zu 200 Meter erhöht werden. Ein weiteres Einsatzgebiet ist das (Tank-)Füllstandsmessradar (T)LPR. Die beiden HF-Transceiver-ICs TRX_024_006 und TRX 024_007 verfügen über zwei Verstärkungsstufen, die über Steuerpins sowohl für den Sender- als auch den Empfängerzweig ausgewählt werden können. Ein separater Ausgang liefert eine Frequenzreferenz des internen VCOs im Verhältnis 1:32 (TRX_024_006) bzw. 1:8 (TRX_024_007) der Grundfrequenz. Dies ermöglicht z.B. die Optimierung des Aufbaus für den Einsatz kosteneffizienter Leiterplattenmaterialien. Die Übertragung dieser Radar-MMICs kann über einen Enable-Pin im tx-Zweig abgeschaltet werden. Minimaler Stromverbrauch wird in Betriebsarten mit niedrigen Tastverhältnissen und kurzen Hochlaufzeiten von bis zu 100 μs erreicht.
