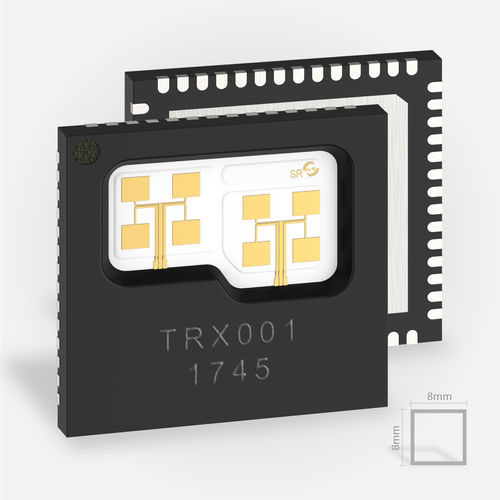

Radar-Transceiver TRX_120_001

IC

Der Radar-MMIC TRX_120_001 verwendet ein hybrides integriertes Patch-Antennenkonzept, um die Richtwirkung des Radarstrahls zu unterstützen. Der Bar-Die selbst kann auch mit einer individuellen Antennenlösung auf Kundenseite kombiniert werden. Bitte beachten Sie auch unser monolithisch integriertes MMIC-Radar TRX_120_002. Anwendung Die Radarchips liefern Messsignale zur Abstands- und Geschwindigkeitsmessung von Objekten als analoges Signal. Inklusive einer anschließenden externen Signalauswertung auf Kundenseite sind mögliche Anwendungen die Untersuchung von Materialoberflächen, die Messung von Schichtdicken und anderen Eigenschaften der Messobjekte. Das Haupteinsatzgebiet des 120-GHz-Transceiver-Radar-Frontends sind Kurzstrecken-Radarsysteme mit einer Reichweite von bis zu 10 Metern. Durch den Einsatz von dielektrischen Linsen oder Spiegeln kann die Reichweite auf über 100 Meter erhöht werden. Kein Umgang mit hohen Frequenzen auf der Leiterplatte Im Radar-Frontend wird das hochfrequente Radarsignal bereits im IC auf eine kleinere Frequenz umgewandelt. Ausgegeben wird es als analoges Signal mit einer Frequenz von max. 2 GHz ausgegeben. Dies ermöglicht das Routing und die Signalverarbeitung aller Signale auf kostengünstigen Leiterplatten. Es kann daher auf Standard-FR4-Platinen implementiert und mit anderen IC-Komponenten für Regelkreise, zur Spannungsstabilisierung, Frequenzmodulation und AD-Wandlung kombiniert werden.
