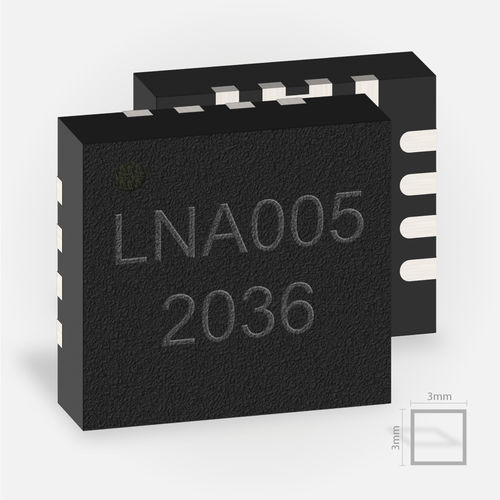

Signalverstärker LNA_024_005

RFSchaltrauscharm

Der LNA_024_005 ist ein besonders rauscharmer Verstärker-IC, der für Hochfrequenzanwendungen im K-Band entwickelt wurde. Er ist eine verbesserte Version unseres LNA_024_004 in Bezug auf die Funktionssicherheit. Die Design-Spezifikationen und der Footprint der beiden ICs sind identisch. Die niedrige Rauschzahl von bis zu 3,2 dB des LNA_024_005 wird durch ein optimiertes Schaltungsdesign in Kombination mit der SiGe-Technologie erreicht. Durch seine hohe Bandbreite von fast 7,2 GHz eignet er sich besonders für den Einsatz in breitbandigen Radaranwendungen sowie zur Signalverstärkung in drahtlosen K-Band-HF-Kommunikationssystemen. Der rauscharme Verstärkerchip verfügt über eine Verstärkungsregelungsfunktion, die die Auswahl zwischen Low- und High-Gain-Modi ermöglicht, die beide eine lineare Verstärkung bieten. Die Fähigkeit, schnell zwischen Ein- und Aus-Zuständen umzuschalten, ermöglicht auch einen gepulsten Betriebsmodus, z.B. um durch niedrige Tastverhältnisse Strom zu sparen. Ein Power-Enable-Pin ermöglicht das Umschalten zwischen Betriebs- und Abschaltmodus, um die Rauschbelastung zu minimieren, wenn kein Signal anliegt.
