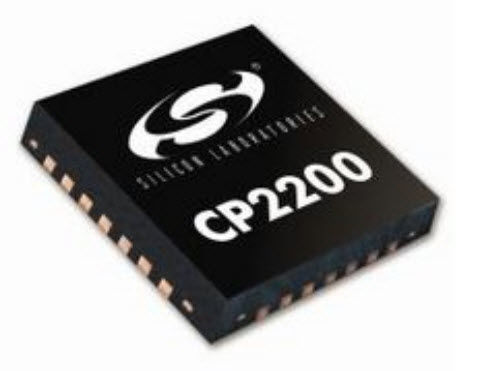

Ethernet Controller CP220x series

Die CP220x-Familie ist der kleinste Single-Chip-Ethernet-Controller der Branche mit integriertem Media Access Controller (MAC) und Physical Layer (PHY). Der Single-Chip-Ethernet-Controller CP220x enthält einen integrierten IEEE 802.3-konformen Media Access Controller (MAC), einen 10Base-T Physical Layer (PHY) und 8 kB nichtflüchtigen Flash-Speicher, der entweder in einem 28-poligen QFN (5x5 mm) oder 48-poligen TQFP (9x9 mm) Gehäuse erhältlich ist. Der 8-Bit parallele externe Speicherschnittstellenbus unterstützt sowohl die branchenüblichen Intel und Motorola Busformate im Multiplex- als auch im Non-Multiplex-Modus. Das 28-polige QFN-Gehäuse CP2201 unterstützt nur Multiplex-Adressen. Modusauswahlpins werden verwendet, um den Modus der Busschnittstelle auszuwählen.
