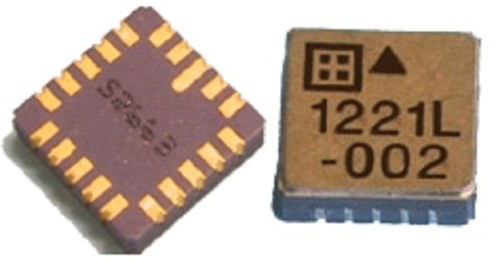

Einachs-Beschleunigungsmesser 1221 series

MEMS

BESCHREIBUNG Vorbildliche 1221 ist ein preiswerter, integrierter Beschleunigungsmesser für Gebrauch in null zur Mittelfrequenzinstrumentenausrüstung Anwendungen, die extrem erfordern - niedrige Geräusche. Die Version 2g wird ideal für seismische Anwendungen entsprochen. Jedes Mini-, luftdicht verschlossenes Paket kombiniert ein Mikro-maschinell bearbeitetes kapazitives Richtungselement und eine Gewohnheit integrierte Schaltung, die ein Stadium des Richtungsverstärkers und des Differenzausgangs einschließt. Sie ist zu verhältnismäßig unempfindlich Temperaturwechsel und Steigungen. Jede Vorrichtung wird mit einer Seriennummer auf seiner Grundfläche für markiert Nachweisbarkeit. Ein wahlweise freigestelltes Kalibrierungstestblatt (1221-TST) ist auch, das die gemessene Vorspannung verzeichnet, Skala vorhanden Faktor, Linearitäten, Betriebsstrom und Frequenzgang. BETRIEB Vorbildliche 1221 produziert zwei Analogergebnisspannungen, die mit Beschleunigung wie in der Abbildung gezeigt unten schwanken. Die Ausgänge können entweder im differenzialen oder einzelnen beendeten Modus benutzt werden. Zwei Bezugsspannungs-, +5.0 und +2.5volt (nominal), werden angefordert; der AusgangsNormierungsfaktor ist zur +5-Volt-Bezugsspannung und zu beiden Ausgängen an ratiometric nullbeschleunigung sind nominal +2.5 Volt. Die empfindliche Mittellinie ist zur Unterseite des Pakets, mit senkrecht positive Beschleunigung definiert als Kraft, die auf die Unterseite des Pakets drückt.
