Dreiachsiger Beschleunigungsmesser SDI 2412

MEMS

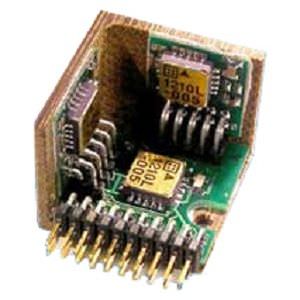

BESCHREIBUNG das Modell 2412 ist ein Beschleunigungsmesser des dreiachsigen, geöffneten Rahmens für Gebrauch in null zu den Mittelfrequenzinstrumentenausrüstungsanwendungen. Sie enthält drei 1210 analoge kapazitive Beschleunigungsmesser modellieren, die orthogonal an einem phenoplastischen angebracht werden Rahmen. Gesamtgröße ist 1.2 " x 1.2 " x 1.0 ", ist Gewicht 16 Gramm, und es wird leicht über angebracht zwei Schrauben #4 (oder M3) (nicht eingeschlossen). Ein wahlweise freigestelltes Kalibrierungstestblatt (2412-TST) ist auch vorhanden, das die gemessene Vorspannung, den Betriebsstrom und den Frequenzgang verzeichnet. BETRIEB der Beschleunigungsmesser des Modells 2412 produziert drei einzelne Analogergebnise welches entweder in den differenzialen oder einzelnen beendeten Modi verwendet werden kann, die zu +2.5 Volt bezogen werden. Die Spannung jedes Ausganges ist zum orthogonalen Bestandteil vom angewandten proportional Beschleunigung. Das Modell 2412 funktioniert mit einem einzelnen +5-Volt-Spg.Versorgungsteil und erzeugt seinen eigenen +2.5-Volt-Hinweis mit einem widerstrebenden bordeigenteiler. Die drei empfindlichen Äxte sind zur Unterseite von jedem der einzelnen Beschleunigungsmesserpakete senkrecht, wenn die positive Beschleunigung als Kraft definiert ist, die auf die Unterseite des Pakets drückt.
