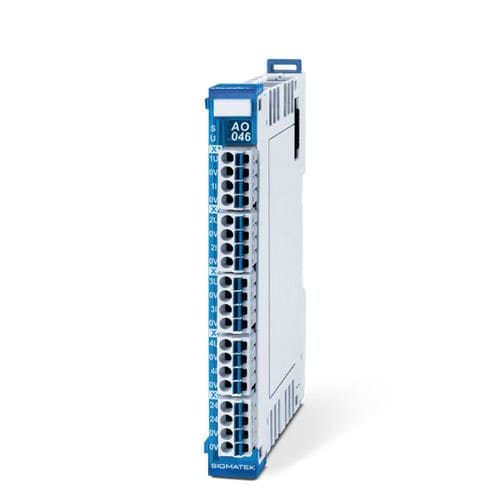

Analoges Ausgangsmodul AO 046

4 AnalogausgängeSpannungAutomatisierung

4 analoge Ausgänge Spannung (±10,8 V DC/16 Bit) und Strom (0-21,6 mA/16 Bit) umschaltbar Für das S-DIAS-System stehen EPLAN-Makros zur einfachen Schaltschrank-Integration zur Verfügung. Leistungsdaten Spannungs­überwachung - Ja Analoge Ausgänge Typ - Spannung/Strom Anzahl - 4 Ausgangsbereich - -10,8 V ... +10,8 V / 0 V ... +10,8 V bzw. 0 mA ... 21,6 mA / 3,8 mA ... 21,6 mA Auflösung - 16 Bit Refreshzeit alle Kanäle - minimal 100 µs (entspricht der S-DIAS-Zykluszeit) Belastbarkeit der Ausgangsspannung - maximal 2 mA Einschwingzeit - 200 µs typisch für C < 100 nF (99,9 % des Endwertes) Genauigkeit - ±0,04 % bzw. ±0,17 % vom maximalen Ausgabewert Galvanische Trennung - Ja Mechanische Eigenschaften Abmessungen - 12,5 x 104 x 72 mm (B x H x T) Schutzart - IP20 Artikelnummer/ Zertifizierung Artikelnummer - 20-010-046 Normung/Zertifizierung - nach UL designed
