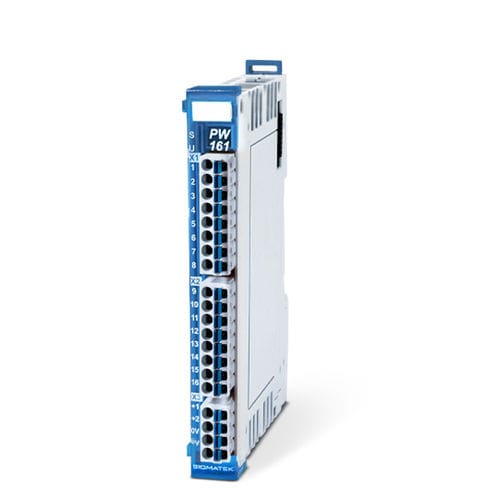

Pulsweitenmodulation-Modul (PWM) PW 161

Aufgeteilt in 2 Versorgungsgruppen à 8 Ausgänge Versorgungsspannung bis zu +48 V DC möglich Pro Versorgungsgruppe Strommessfunktion integriert Schnell-Abschaltelektronik Für das S-DIAS-System stehen EPLAN-Makros zur einfachen Schaltschrank-Integration zur Verfügung. Leistungsdaten Ventil-Versorgungs­spannung - +18-52 V DC Spannungs­überwachung - Ja Ventilansteuerung Anzahl - 16 Kurzschlussfest - Ja Max. Einschaltstrom/ Kanal - 1 A Max. Haltestrom/ Kanal - 0,5 A Strommessung/ Gruppe - 0-2 A, 10-Bit ADC, 100 µs Wandlungszeit Mechanische Eigenschaften Abmessungen - 12,5 x 104 x 72 mm (B x H x T) Normung/Zertifizierung - UL 508 (E247993)
