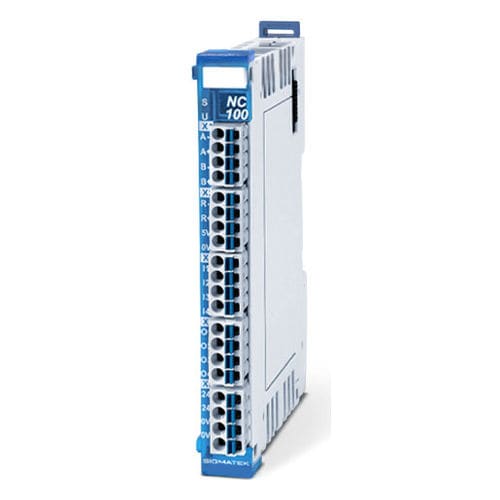

Digitales E/A-Modul NC 100

RS422TTL4 Digitaleingänge

1 Inkrementalgeber Wahlweise mit TTL- oder RS422-Pegel (16 Bit) Geberversorgung +5 V DC 4 digitale Eingänge (+24 V DC/3,7 mA/10 µs) 4 digitale Ausgänge (+24 V DC/2 A) Für das S-DIAS-System stehen EPLAN-Makros zur einfachen Schaltschrank-Integration zur Verfügung. Leistungsdaten Versorgungs­spannung - +24 V DC (+18-30 V DC) Digitale Eingänge Typ - Standard Anzahl - 4 Eingangsspannung - +24 V DC (+18-30 V DC) Eingangsstrom - 3,7 mA bei +24 V DC Eingangs­verzögerung - typisch 10 µs Digitale Ausgänge Typ - Standard Anzahl - 4 Kurzschlussfest - Ja Max. zulässiger Laststrom/ Kanal - 2 A Max. Summenstrom - 6 A Ausgangs­spannung - typisch +24 V DC Inkrementalgebereingang Anzahl - 1 Eingangssignale - Inkrementalgebersignale RS422 (A, /A, B, /B, R, /R) RS422-Pegel (120 Ω Abschluss) Inkrementalgebersignale TTL (A, B, R) TTL-Pegel (1200 Ω Pull-Up) Eingangsfrequenz - maximal 125 kHz Zählerfrequenz - maximal 500 kHz Auflösung - 16 Bit Signalauswertung - 4-fach Geberversorgung - +5 V DC/0,2 A kurzschlussfest
