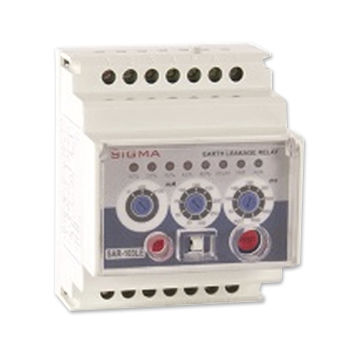

Fehlerstromschutzrelais ACfür DIN-Schiene
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Kontrollwert / Messwert
- Fehlerstrom
- Netzwerk
- AC
- Installierung
- für DIN-Schiene
- Auslösestrom
Max: 30.000 mA
Min: 30 mA
- Auslösespannung
220 V
Beschreibung
Sigma Ableitstromschutzrelais werden zusammen mit Niederspannungs-Leistungsschalter, Auslösespule und Ringkerntrafo in Kombination mit Ableitstromschutz verwendet.
Die Anschlüsse, die bei Verwendung des Ableitstrom-Detektionsrelais vorgenommen werden müssen;
Legen Sie eine Spannung von 220V AC an die Klemmen 1-2 an.
Schließen Sie die Sekundärklemmen des Ringkerntrafos an die Klemmen 6-7 an.
Die Versorgungsspannung der Pickup-Spule wird von Klemme 13 und vom Neutralpunkt der Versorgung entnommen.
Je nach Bedarf können Sie über die Klemmen 3-4-5 aus der Ferne testen und zurücksetzen.
---
