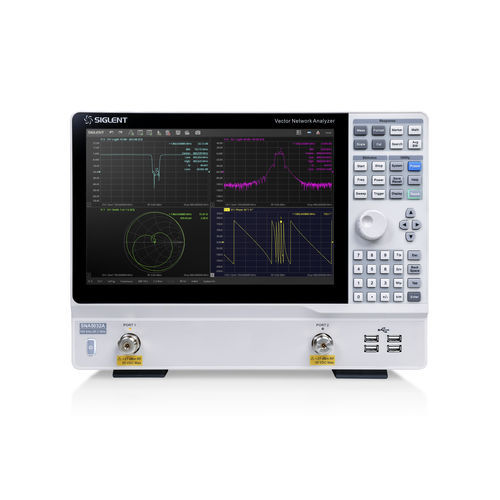

Signalanalysator SNA5000A Series

Vektor-NetzwerkSpektrumImpedanz

Die Vektornetzwerkanalysatoren der Serie SNA5000A von SIGLENT haben einen Frequenzbereich von 9 kHz bis 8,5 GHz und 100 kHz bis 26,5 GHz und unterstützen 2/4-Tor-Streuparameter-, Differenzialparameter- und Zeitbereichsmessungen. Die VNAs der Serie SNA5000A sind effektive Messgeräte zur Bestimmung des Q-Faktors, der Bandbreite und der Einfügungsdämpfung eines Filters. Sie bieten Impedanzumwandlung, Bewegung der Messebene, Grenzwertprüfung, Welligkeitsprüfung, Vorrichtungssimulation und Adapterentfernung/-einfügung. Die VNAs verfügen über fünf Sweep-Typen: Linear-Frequenz-Modus, Log-Frequenz-Modus, Power-Sweep-Modus, CW-Time-Modus und Segment-Sweep-Modus. Die VNAs der Serie SNA5000A unterstützen außerdem die Korrektur der Streuparameter SOLT, SOLR, TRL, Response und Enhanced Response für mehr Flexibilität in F&E- und Fertigungsanwendungen. Hauptmerkmale -Frequenzbereich: 9 kHz - 8,5 GHz und 100 kHz - 26,5 GHz -Frequenzauflösung: 1 Hz -Pegelauflösung: 0.05 dB -Bereich der IFBW: 10 Hz~3 MHz -Einstellbereich des Ausgangspegels: --55 dBm ~ +10 dBm -Dynamischer Bereich: 125 dB -Arten der Kalibrierung: Response-Kalibrierung, Enhanced Response-Kalibrierung, Full-one port-Kalibrierung, Full-two port-Kalibrierung, Full-three port-Kalibrierung, Full-four port-Kalibrierung, TRL-Kalibrierung -Arten der Messung: Streuparametermessung, Differenzialparametermessung, Empfängermessung, Parameteranalyse im Zeitbereich, Grenzwertprüfung, Restwelligkeitsprüfung, Impedanzwandlung, Simulation von Einbauten, Entfernen/Einfügen von Adaptern, Spektrumanalyse, Frequenzversatz, skalare Mischermessung interne Bias-Tee-Anschlüsse -Schnittstelle: LAN, USB-Gerät, USB-Host (USB-GPIB)
