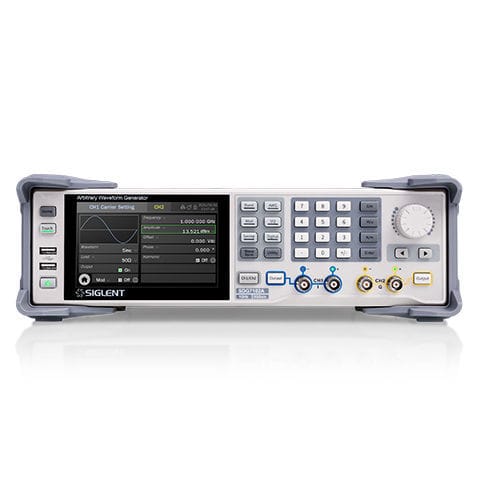

Arbiträr-Wellenform-Generator SDG7000A series

Impulszur Geräuschüberwachungdigital

Der SDG7000A von SIGLENT ist eine Familie von zweikanaligen Arbitrary Waveform Generatoren mit einer Bandbreite von bis zu 1 GHz, einer maximalen Abtastrate von 5 GSa/s und einer vertikalen Auflösung von 14 Bit. Er kann beliebige Wellenformen Punkt für Punkt mit einer maximalen Abtastrate von 2,5 GSa/s und Vektorsignale mit maximal 500 MSa/s erzeugen. Außerdem kann er eine Vielzahl von Signalen erzeugen, z. B. kontinuierliche Wellen, Pulse, Rauschen, PRBS-Muster und einen digitalen 16-Bit-Bus. Er unterstützt die Erzeugung komplexer Signale wie Modulation, Wobbeln, Bursting und zweikanaliges Kopieren/Koppeln/Verfolgen und Überlagerung. Die Ausgänge sind für differentielle oder unsymmetrische Verbindungen wählbar und unterstützen einen maximalen Ausgangsbereich von ± 24 V. Das Gerät kann eine große Amplitude bei hohen Frequenzen gewährleisten, was in einigen Anwendungen einen externen Leistungsverstärker überflüssig macht und ein breiteres Spektrum an Anforderungen abdeckt. Wesentliche Merkmale erzeugt Low-Jitter-Impulse mit 1 ns Mindestimpuls -Breite und 500 ps Mindestflanke -Bis zu 1 GHz Bandbreite und weißes Gaußsches Rauschen mit einstellbarer Bandbreite -PRBS bis zu 312,5 Mbps lVTTL- und LVDS-Digitalbus-Optionen für digitale Signale mit bis zu 1 Gbit/s beinhaltet gängige analoge/digitale Modulationsarten, Wobbeln und Bursting-Funktionen -Erweiterte Funktionen für den Zweikanalbetrieb: Verfolgung, Kopplung und Kopieren zwischen den Kanälen -Zweikanal-Überlagerungsfunktion -Gleichzeitige Modulation zwischen den Kanälen der 24-Vpp-Analogausgang wird mit einem Offset von ± 12 Vdc überlagert, um einen maximalen Ausgangsbereich von ± 24 V (48 V) zu erreichen -Hochpräziser Frequenzzähler
