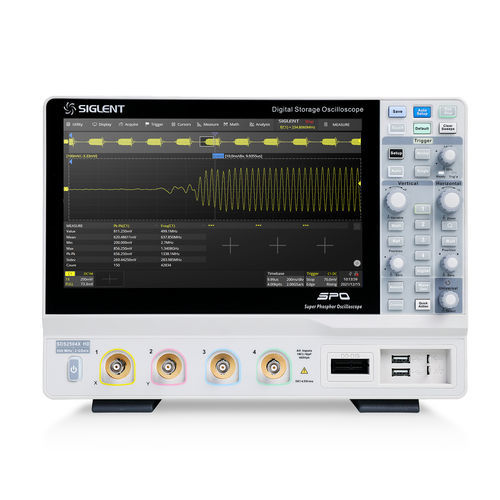

Scanner / Oszilloskop / 4 Kanäle SDS2000X HD series

analog12-BitLAN

Die hochauflösenden digitalen Speicheroszilloskope der Serie SDS2000X HD von SIGLENT basieren auf 2 GSa/s, 12-Bit-Analog-Digital-Wandlern und Front-Ends mit ausgezeichneter Rauschunterdrückung. Die Oszilloskope sind mit Bandbreiten von 350 MHz, 200 MHz und 100 MHz erhältlich, haben eine maximale Aufzeichnungslänge von 200 Mpts/ch und können 4 analoge Kanäle + 16 digitale Kanäle zur gemischten Signalanalyse anzeigen. Die SDS2000X HD-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Wellenform-Erfassungsrate von bis zu 100.000 wfm/s (normaler Modus, bis zu 500.000 wfm/s im Sequenzmodus), einer 256-stufigen Intensitätsabstufungs-Anzeigefunktion sowie einem Farbtemperatur-Anzeigemodus. Außerdem verfügt er über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich seriellem Bus-Triggering. Tools wie die Aufzeichnung von Verlaufswellenformen, Such- und Navigationsfunktionen, Maskentest, Bode Plot, Leistungsanalyse und Histogramm ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Wellenformaufzeichnungen. Zu den weiteren Merkmalen des SDS2000X HD gehören eine beeindruckende Reihe von Mess- und Mathematikfunktionen, Optionen für einen 25-MHz-Arbiträrwellenformgenerator sowie serielle Decodierung. Das große 10,1-Zoll-Display mit kapazitivem Touchscreen unterstützt Multitouch-Gesten und kann durch das benutzerfreundliche UI-Design die Effizienz der Bedienung erheblich verbessern. Er unterstützt auch die Maussteuerung und die Web-Fernsteuerung über LAN.
