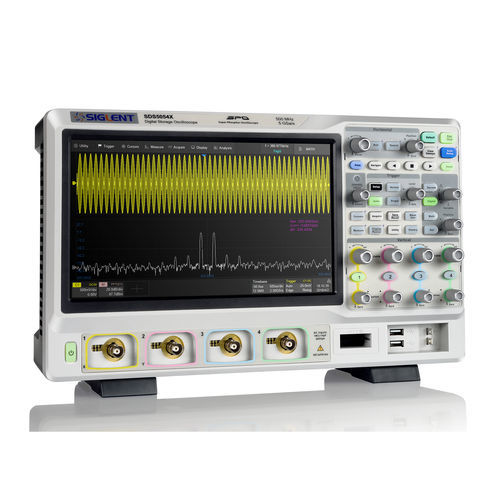

Digitales Oszilloskop SDS5000X Series

analogMischsignalTisch

Die digitalen Speicheroszilloskope der Serie SDS5000X von SIGLENT sind mit Bandbreiten von 1 GHz, 500 MHz und 350 MHz erhältlich, haben eine maximale Abtastrate von 5 GSa/s, eine maximale Aufzeichnungslänge von 250 Mpts/ch und können bis zu 4 analoge Kanäle + 16 digitale Kanäle für die Mixed-Signal-Analyse anzeigen. Die SDS5000X-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Wellenform-Erfassungsrate von bis zu 110.000 wfm/s (normaler Modus, bis zu 500.000 wfm/s im Sequenzmodus), einer 256-stufigen Intensitätsabstufungs-Anzeigefunktion sowie einem Farbtemperatur-Anzeigemodus. Außerdem verfügt er über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich serieller Bustriggerung. Historische Wellenformaufzeichnung, Sequenzerfassung, Such- und Navigationsfunktionen ermöglichen das Erfassen, Speichern und Analysieren umfangreicher Wellenformaufzeichnungen. Zu den weiteren Merkmalen des SDS5000X gehören eine beeindruckende Reihe von Mess- und Mathematikfunktionen, Optionen für einen 25-MHz-Arbiträrsignalgenerator sowie serielle Decodierung. Der große kapazitive 10,1-Zoll-Touchscreen unterstützt Multi-Touch-Gesten und bietet zusätzlich ein benutzerfreundliches Ein-Tasten-Design für die am häufigsten verwendeten Funktionen, was die Effizienz des SDS5000X erheblich verbessert. Es unterstützt auch die Steuerung mit Maus und externer Tastatur.
