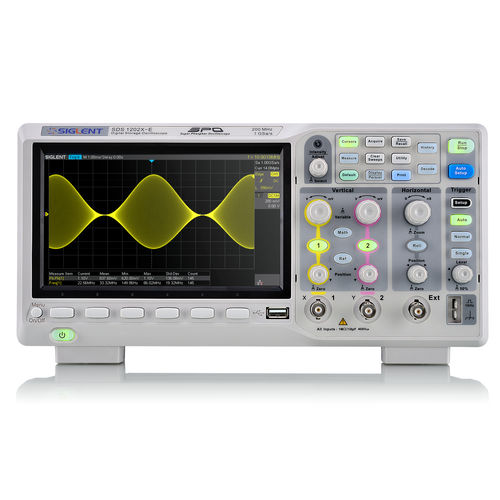

Digitales Oszilloskop SDS1000X-E Series

Tisch2-Wege4 Kanäle

Das neue Super-Phosphor-Oszilloskop der Serie SDS1000X-E von SIGLENT ist mit einer Bandbreite von 200 MHz erhältlich. Es hat eine maximale Abtastrate von 1 GSa/s und eine Standard aufzeichnungslänge von 14 Mpts. Die SDS1000X-E-Serie verwendet eine neue Generation der SPO-Technologie (Super Phosphor Oscilloscope), die eine ausgezeichnete Signaltreue und Leistung bietet. Auch das Systemrauschen ist geringer als bei ähnlichen Produkten in der Branche. Es kommt es verfügt über einen minimalen vertikalen Eingangsbereich von 500 uV/div, ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter sowie eine Wellenformerfassungsrate von 400.000 Bildern/Sekunde (Sequenzmodus). Das SDS1000X-E verfügt außerdem über eine 256-stufige Intensitätsabstufungsfunktion und einen Farbtemperaturanzeigemodus, der in anderen Modellen dieser Klasse nicht zu finden ist. Die neuesten Oszilloskope von Siglent unterstützen mehrere leistungsstarke Trigger-Modi, einschließlich seriellem Bustrigger. Die Dekodierung ist eine Standardkonfiguration einschließlich IIC, SPI, UART, CAN und LIN. Historische Wellenformaufzeichnung und sequenzielle Triggerung ermöglichen eine erweiterte Wellenformaufzeichnung und -analyse. Eine weitere leistungsstarke Ergänzung ist die neue 1-Millionen-Punkte-FFT-Mathematikfunktion, die dem SDS1000X-E bei der Beobachtung von Signalspektren eine sehr hohe Frequenzauflösung verleiht. Das neue Design beinhaltet auch einen Hardware-Coprozessor, der schnelle und genaue Messungen ermöglicht. Die Funktionen und die Leistung des neuen SDS1000X-E von Siglent können in dieser Preisklasse nicht übertroffen werden.
