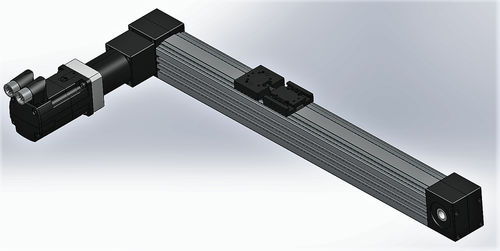

Kugel-Linearführungseinheit 95 SGLT

Edelstahl

LINEARE VERSCHIEBEEINHEIT MIT DOPPELFÜHRUNG Die Verstelleinheiten der Baureihe 95 sind geradlinige Verstelleinheiten mit doppelter Führung auf Schienen und Pads, die Hübe mit Amplituden zwischen 100 und 1300 mm ermöglichen. Die Konstruktion basiert auf einer gefrästen Laufsohle. Die Doppelführung erfolgt durch zwei integrierte Miniaturschienen der Größe 12. Auf diesen Schienen bewegt sich ein Schlitten, der auf vier Kugellagern mit Abstreiferdichtungen montiert ist, die jeweils zwei Recycling-Kugelkreise haben. Der Reibungskoeffizient ist niedrig und konstant. Optional kann eine 24VDC-Netzausfallbremse eingebaut werden. An diesen Achsbereich können Schrittmotoren oder Brushless-Motoren montiert werden, über eine Inline-Montage oder durch Referenz. Verfahrgeschwindigkeiten bis zu 300mm / sec. Wiederholgenauigkeit in mm: bis zu 0,002 Die Übertragung der Bewegung wird entweder durch einen Riemen oder durch Kugelumlaufspindeln mit einer Steigung von 2-4-5 oder 12,7 je nach gewünschter Geschwindigkeitsleistung gewährleistet. Endanschläge an Näherungsschaltern sind integriert. Der Schutz des Führungs- und Übertragungssystems wird durch ein statisches Gehäuse aus Edelstahl und eine statische PU-Schutzmembran gewährleistet, die besonders beständig gegen Wasser, Fett, Kohlenwasserstoffe und viele Lösungsmittel ist. Diese Achsen sind für die Montage im XY-Tisch vorgesehen.
