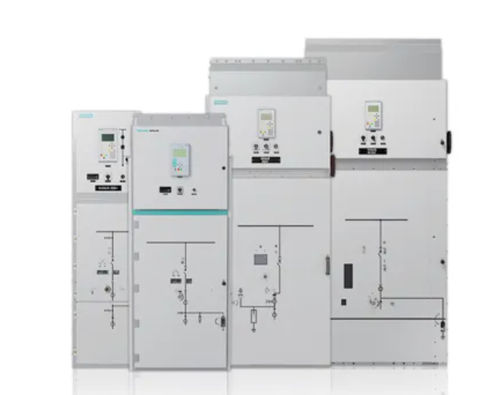

Schaltanlage für die Primärverteilung NXAirS series

Mittelspannungluftisoliertmetallgeschottete

Weltweit dient die luftisolierte Technik seit mehr als 100 Jahren als Basis für eine etablierte, zuverlässige Stromversorgung. Die luftisolierte Mittelspannungs-Schaltanlage NXAirS ist Teil der NXAIR-Familie und das Ergebnis langjähriger Erfahrung. Die NXAIR-Familie wurde 1998 eingeführt, kontinuierlich weiterentwickelt und individuell an die spezifischen Marktanforderungen der verschiedenen Branchen und Energieversorgungsunternehmen angepasst. NXAirS 550+ ist eine kompakte luftisolierte 12kV-Mittelspannungs-Schaltanlage mit einer maximalen Breite von 550mm pro Feld. Bis zu 1250A Abzweigstrom und 2500A Sammelschienenstrom. Maximaler Kurzschlussstrom bis zu 31,5kA - 4s. Die Breite ist auf 550 mm optimiert und der interne Lichtbogen ist als IAC A FLR 31,5kA -1s klassifiziert. Das kompakte Design reduziert den Bedarf an Installationsraum, was zu geringeren Bauinvestitionskosten führt. NXAirS 550+ kann mit anderen NXAirS kombiniert werden. Dies ermöglicht zusätzliche Funktionalitäten und eine hohe Flexibilität. NXAirS 12 kV luftisolierte Mittelspannungsschaltanlagen mit einer Mindestbreite von 550 mm pro Feld sind eine modulare, kompakte und platzsparende Lösung mit bis zu 4000 A Abgangs- und 4000 A Sammelschienenstrom. Maximaler Kurzschlussstrom bis zu 40 kA - 4 s und IAC A FLR 40 kA - 1 s. NXAirS 24kV gewährleistet eine hohe Verfügbarkeit während der gesamten Lebensdauer durch unsere sorgfältige Konstruktion und systematische Fertigung. Er kann in Systemen bis zu 24kV, 3150A und 31,5kA eingesetzt werden. Er ist werkseitig montiert, metallgekapselt und gemäß IEC 62271-200/GB3906 typgeprüft. Unser NXAirS 40.5kV zeichnet sich durch hervorragende Zuverlässigkeit auch unter widrigen Bedingungen und höchste Sicherheit aus. Er kann im System bis zu 40,5kV, 3150A, 31,5kA eingesetzt werden.
