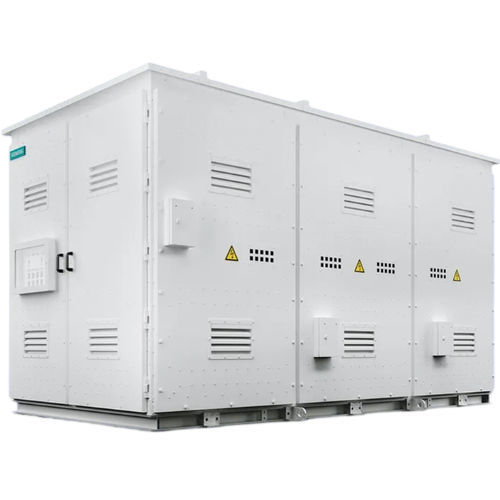

Schaltanlage für Generator HB1

dreiphasigMittelspannungVakuum

Die 3-phasige gekapselte Schaltanlage ist kompakt, umfassend und profitiert von 30 Jahren Erfahrung in der Vakuumtechnik. Sie enthält als zentrales Bauteil das Generatorschaltermodul HB1-C. - Bemessungsstrom: maximal 5500 A - Ausschaltvermögen: bis zu 72 kA - Sicherheit: Vollständig typgeprüfte interne Lichtbogenklassifizierung von bis zu IAC A FLR 63 kA / 0,5 s - Vielseitigkeit: verschiedene Arten von Verbindungen, einschließlich isolierter Phasenschienen (IPB), nicht getrennter Phasenschienen (NSPB), getrennter Phasenschienen (SPB) und Kabel - Anwendung: innen und außen Die HB1 hebt die Kontinuität der Stromerzeugung auf die nächste Stufe. Die HB1 ist eine fortschrittliche Generatorschaltanlage, die für den Schutz von Generatoren und Leistungstransformatoren entwickelt wurde. Sie erhöht die Zuverlässigkeit von Kraftwerken, vereinfacht den Betrieb und senkt die Kosten. Sie bewältigt Ströme bis zu 6.700 A und hat eine Kurzschlussleistung von bis zu 72 kA. Das System verfügt über eine luftisolierte, metallgekapselte Konstruktion, in die ein Vakuum-Generator-Leistungsschalter, ein Haupttrennschalter, ein Erdungsschalter, Strom- und Spannungswandler, Überspannungsableiter und Kondensatoren integriert sind. Vorteile - Bis zu 75 % OPEX-Einsparungen dank der Vakuumtechnologie - Wartungsfrei mit bis zu 10.000 Betriebszyklen bei Nenndauerstrom - Hohe Zuverlässigkeit durch federbetätigten Mechanismus, der mit einer Lebensdauer von bis zu 10.000 Betriebszyklen als die zuverlässigste* Art gilt, einen GCB zu bedienen - Ausgestattet mit versiegeltem, lebenslangem** Vakuumunterbrecher - Flexibilität ermöglicht den Anschluss von NSPB, Kabel und IPB - Alle Komponenten und Funktionen sind bauartgeprüft und routinemäßig getestet, was ein hohes Maß an Zuverlässigkeit gewährleistet
