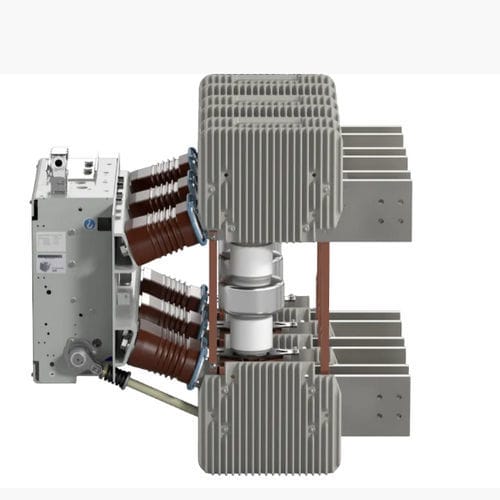

Vakuumschutzschalter 3A series

HochstromHochspannungMittelspannung

Die Vakuum-Leistungsschalter der Reihe 3AK7 sind in Ausführungen von 7,2 bis 17,5 kV verfügbar. Mit einem Polmittenabstand von nur 210 mm bzw. 280 mm sind die Vakuum-Leistungsschalter sehr kompakt gebaut und bei hoher mechanischer Festigkeit hervorragend für einen platzsparenden Einsatz in Mittelspannungs-Schaltanlagen geeignet. Baugleich verfügbar als Hochstrom- und Generatorschalter, können sie für kleinere Generator-Schaltapplikationen gemäß IEEE-Spezifikationen bis 50 kA sowie für Hochstrom-Anwendungen eingesetzt werden. Die leistungsfähigen Vakuum-Leistungsschalter 3AH3 wurden als erste 63-kA- und 72-kA-Vakuum-Schalter am Markt nach IEEE C37.013 für Lastströme bis 12.000 A und Kurzschlussströme bis 100 kA geprüft. Neben Standardbauformen bieten wir Ihnen „phase segregated"-Ausführungen mit getrennten Schalteinheiten. Dank dem geringen Widerstand der Hauptstrombahn ist ein Einsatz der Vakuum-Leistungsschalter 3AH3 ohne Zwangskühlung bei Betriebsströmen bis 6.300 A möglich – mit Zwangslüftung bis 8.000 A. Die modular gebauten Vakuum-Leistungsschalter lassen sich durch die Verwendung spezieller Kühlelemente auch liegend installieren und sind zum Retrofit in bestehende Anlagen geeignet. Die kompakten Vakuum-Leistungsschalter 3AH4 sind bis 40,5 kV ausgelegt und beherrschen bis zu 120.000 Schaltspiele. Mit minimalen Wartungsarbeiten wie Fetten der Antriebe nach 10.000 Schaltspielen und dem Wechsel der Vakuumröhren nach 30.000 Schaltspielen bleibt die Zuverlässigkeit des Schalters über die gesamte Lebensdauer hinweg erhalten – trotz der hohen mechanischen Beanspruchung.
