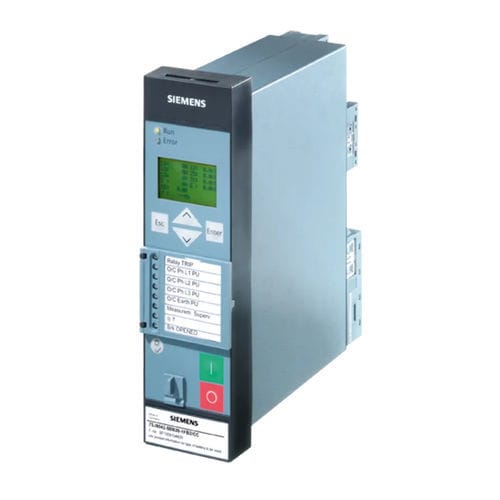

Differentialschutzrelais SIPROTEC 7SD80

SpannungTemperaturÜberlast

Der Leitungsdifferentialschutz SIPROTEC 7SD80 ist für den selektiven Schutz von Kabeln und Leitungen bis 24 km in Netzen aller Sternpunktbehandlungen konzipiert. Der eingesetzte Phasenvergleichsalgorithmus ist ein schnelles und stabiles Verfahren für den Leitungsschutz von Industrie- und Verteilnetzen. Die Wirkschnittstellenkommu­nikation erfolgt direkt, ohne externe Komponenten, über Zweidrahtverbindung, Lichtwellenleiter oder redundant. Der große Umfang ungerichteter und gerichteter Funktionen, die sowohl als Not- als auch als Reservestufen genutzt werden können, eröffnet viele Einsatzbereiche. Der SIPROTEC 7SD80 ermöglicht beispielsweise einfache und kostengünstige Konzepte für vermaschte Netze und Sammelschienenschutz mittels rückwärtiger Verriegelung. Eigenschaften Selbst bei Ausfall der Kommunikation erfolgt für die meisten Netzkonstellationen eine selektive Fehlerklärung in Schnellzeit. Zum Funktionsumfang des SIPROTEC 7SD80 gehören neben dem Schutz auch Funktionen für Steuerung und Überwachung. Die Kommunikation über Standardprotokolle wie etwa IEC 61850 ermöglichen die interoperable Einbindung in die Stationsleittechnik. Das redundante Gesamtkonzept bei Schutz und Wirkkommunika-tion wird zusätzlich durch Ethernet Redundanz-Protokolle (PRP, HSR, RSTP) ergänzt und trägt damit zur Erhöhung der Systemver-fügbarkeit bei. Durch integrierte Inbetriebsetzungshilfen und einfa-che Parametrierung ist das Gerät in kürzester Zeit einsatzbereit. Hardware •4 Stromwandler •0/3 Spannungswandler •3/5/7 Binäreingänge (Ansprechschwellen über Software konfigurierbar) •5/8 Binärausgänge (davon 2 Wechsler) •Life-Kontakt •Strom- und Spannungsklemmenblöcke (steckbar).
