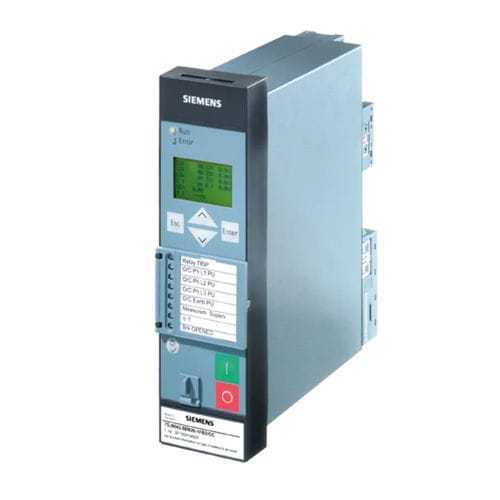

Spannungsschutzrelais SIPROTEC 7SK8 series

FrequenzÜberlastLeistung

Die Geräte SIPROTEC 7SK80 und SIPOREC 7SK81 sind multifunktionale Motorschutzgeräte, die für den Schutz von Asynchronmotoren aller Größen entwickelt wurden. Eigenschaften Das SIPROTEC 7SK80 bietet „flexible Schutzfunktionen“. Zur Erfüllung individueller Anforderungen können zusätzlich zu den bereits vorhandenen Schutzfunktionen bis zu 20 weitere Schutzfunktionen hinzugefügt werden. Somit lassen sich beispielsweise ein Frequenzänderungsschutz oder ein Rückleistungsschutz realisieren. Das Gerät unterstützt die Steuerung des Leistungsschalters, weiterer Schaltgeräte und Automatisierungsfunktionen. Die integrierte programmierbare Logik (CFC) ermöglicht es dem Anwender, zur Automatisierung seiner Schaltzelle (Verriegelung) eigene Funktionen hinzuzufügen. Anwender können zudem benutzerdefinierte Meldungen erstellen. Hardware •4 Stromwandler •0/3 Spannungswandler •3/7/11 Binäreingänge (Schwellwerte über Software konfigurierbar) •5/8 Binärausgänge (2 Wechsler) •1 Life-Kontakt •Steckbare Strom- und Spannungsklemmenblöcke. Funktionen •Überstromzeitschutz (50, 50N, 51, 51N) •Gerichteter Überstromzeitschutz, Erde (67N) •Empfindliche Erdschlusserfassung für gelöschte und isolierte Netze (67Ns, 50Ns) •Unterstromüberwachung (37) •Temperaturüberwachung (38) •Überlastschutz (49) •Unter-/Überspannungsschutz (27/59) •Lastsprungschutz (51M) •Auslösekreisüberwachung (74TC) •Überspannung, Nullsystem (59N)
