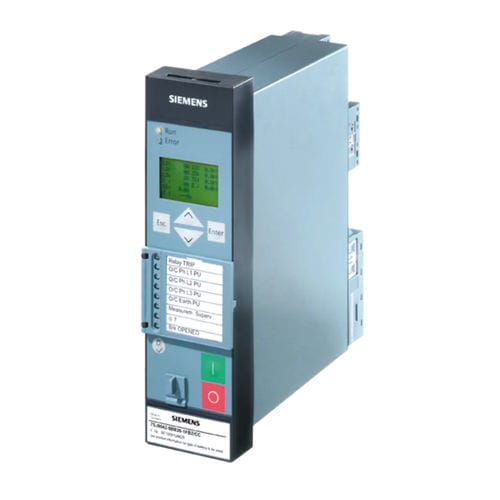

Überstromschutzrelais SIPROTEC 7SJ8 series

Frequenzfür Freileitungfür Beschicker

Die Überstromzeit- und Abzweigschutzgeräte können für den Leitungsschutz von Hoch- und Mittelspannungsnetzen mit geerdeter, nieder-ohmig geerdeter, isolierter oder kompensierter Sternpunktausführung eingesetzt werden. Als Ergänzung zu einem Transformatordifferentialschutz erfüllen die Geräte alle Aufgaben eines Reserveschutzes. Eigenschaften Hardware •4 Stromwandler •0/3 Spannungswandler •3/7/11 Binäreingänge (Schwellwerte über Software konfigurierbar) •5/8 Binärausgänge (2 Wechsler) •1 Life-Kontakt •Steckbare Strom- und Spannungsklemmenblöcke. Funktionen •Überstromzeitschutz (50, 50N, 51, 51N) •Gerichteter Überstromzeitschutz (67, 67N) •Gerichtete/ungerichtete empfindliche Erdfehlererfassung (67Ns, 50Ns) • Verlagerungsspannung (64) •Hochimpedanz-Erdfehlerdifferentialschutz (87N) •Inrush-Stabilisierung •Unterstromüberwachung (37) •Überlastschutz (49) •Unter-/Überspannungsschutz (27/59) •Unter-/Überfrequenzschutz (81O/U) •Schalterversagerschutz (50BF) •Schieflastschutz (46) •Drehfeldüberwachung (47) •Synchrocheck (25) •Automatische Wiedereinschaltung (79) •Fehlerorter (21 FL) •Verriegeltes Aus/Lockout (86)
