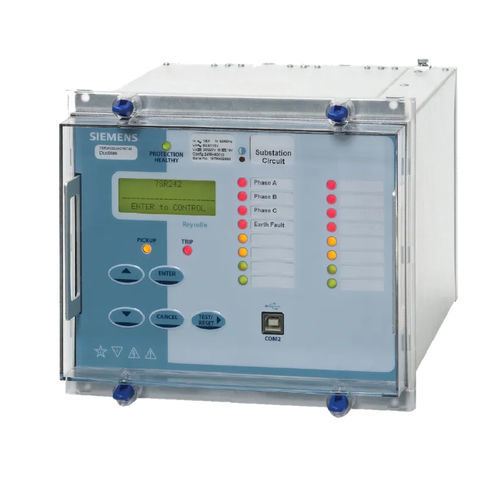

Phasenfolge-Schutzrelais Reyrolle 7SR242

ÜberspannungUnterspannungFehlerstrom

Das 7SR242 ist ein Schutz-, Steuerungs- und Überwachungsgerät für Zweiwicklungstransformatoren aller Schaltgruppen unterschiedlicher primärer Ausführungen und Sternpunktbehandlungen Eigenschaften Das Gerät kann auch zum Schutz von Spartransformator- und Drosselspulen eingesetzt werden. Die Geräte sind in E8- oder E10-Gehäuse eingebaut. Die integrierte Logik ermöglicht die optimale Konfiguration der Gerätefunktionalität mit den Analogeingängen und den binären Eingangs-/Ausgangskreisen. Die Schutz-, Steuerungs-, Mess- und Zählerfunktionalität wird über Datenkommunikationskanäle bereitgestellt. Es steht frontseitig eine USB-Schnittstelle für den lokalen PC-Anschluss zur Verfügung sowie eine elektrische RS485 Schnittstelle für Fernanschlüsse auf der Geräterückseite. Weitere optionale Schnittstellen auf der Rückseite sind möglich. •Cold Load Settings •Acht Parametergruppen •Passwortschutz - 2 stufig •Anwenderdefinierbare Logik •Selbstüberwachung •LS-Auslösezähler •Fehler-, Ereignis- und Störfallaufzeichnungen Schutzfunktionen •Übererregungsschutz (24) •Unter-/Überspannungsschutz (27/59) •Unterstromschutz (37) • Schieflastschutz (46NPS) •Thermischer Überlastschutz (49) •Überstromzeitschutz (50, 51) •Erdfehlerschutz (50G, 50N, 51G, 51N) •Sternpunkt-Verlagerungsspannung (59N) •Hochimpedanz-Erdfehlerdifferentialschutz (64H) •Stabilisierter Differentialschutz (87BD) •Hochstrom-Differentialschutz (87HS)
