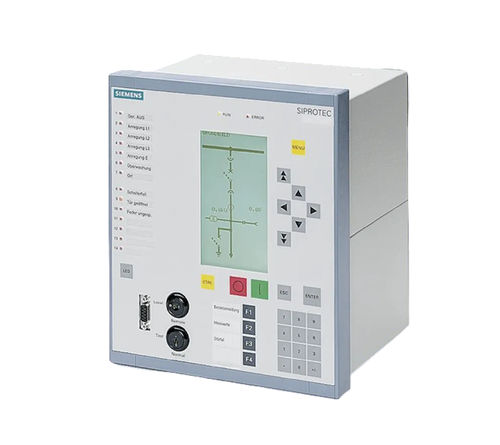

Überstromschutzrelais SIPROTEC 7SJ6 series

SpannungFehlerstromSynchronisation

Die Überstromzeitschutzgeräte SIPROTEC 7SJ6 sind besonders für den Schutz von Abzweigen, Leitungen und Motoren in Mittel- und Hochspannungsanlagen ausgelegt. Mit dem leistungsfähigen Engineeringwerkzeug DIGSI 4 bieten die SIPROTEC 4-Geräte benutzerfreundliche Systemlösungen für Schutz, Automatisierung und Überwachung mit hoher Felderfahrung und Sicherheit. Eigenschaften Das Schutzgerät wird zur Steuerung von Leistungsschaltern, weiteren Schaltgeräten und Automatisierungsfunktionen eingesetzt. Die integrierte programmierbare Logikfunktion (CFC) ermöglicht es dem Anwender, eigene Funktionen, wie z.B. zur Automatisierung von Schaltgeräten (Verriegelung) zu implementieren. Der Anwender kann ebenfalls benutzerdefinierte Meldungen erstellen. Die flexiblen Kommunikationsschnittstellen sind offen für moderne Kommunikationsarchitekturen mit Leittechniksystemen. Hardware •4 Stromwandler •3 / 8 / 11 Binäreingänge •4 / 8 / 6 Ausgaberelais •Text- oder Grafikdisplay •Einbau- oder Aufbaugehäuse Kommunikationsschnittstellen •Systemschnittstelle – IEC 61850 – PROFINET – DNP3 TCP – IEC 60870-5-103 – PROFIBUS-DP – DNP 3.0 – MODBUS RTU •Serviceschnittstelle – DIGSI 4 – Modem – Thermobox •Frontschnittstelle – DIGSI 4 •Zeitsynchronisation über IRIG B / DCF77 Funktionen Schutzfunktionen •Überstromzeitschutz (UMZ, AMZ, benutzerdefiniert) •Empfindliche Erdfehlererfassung •Intermittierender Erdfehlerschutz •Hochimpedanz-Erdfehlerdifferentialschutz •Einschaltstromerkennung (Einschaltstabilisierung) •Motorschutz – Unterstromüberwachung – Anlaufzeitüberwachung – Wiedereinschaltsperre – Festbremsschutz – Lastsprungschutz •Thermischer Überlastschutz •Temperaturüberwachung
