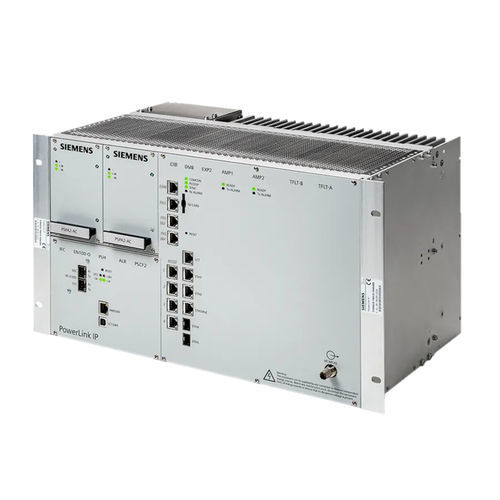

Box-SPS PowerLink IP

eingebautmit integriertem E/Aauf Ethernet-Netz

Powerline Carrier PLC-Systeme nutzen die Hochspannungsleitung(en) zwischen Umspannwerken als kostengünstigen Kommunikationsweg für Daten, Schutzübertragung und Sprache. Die seit Jahrzehnten angewandte Siemens Powerline-Kommunikationstechnik sorgt für höchste Übertragungssicherheit beim Netzwerkschutz (z.B. Schutzsignale), sichert die Übertragungsqualität und lässt sich problemlos in unterschiedlichste Kommunikationsnetze integrieren. PowerLink IP wurde für die Ethernet / IP-Umgebung der neuen digitalen Schaltanlagen entwickelt und macht PLC-Systeme heute attraktiver und effizienter als je zuvor. Das neue PowerLink IP-System verfügt über eine rein paketbasierte Architektur, die auf die Kommunikationsanforderungen moderner Schaltanlagen optimiert ist. Das integrierte Schutzübertragungssystem SWT 3000 verfügt über binäre I/O- und Goose-Schnittstellen (IEC 61850). Powerline Kommmunikationslösungen für Hochspannungsleitungen arbeiten typischerweise im Frequenzbereich bis 500 kHz. Klassische Kommunikationslösungen nutzen eine Bandbreite von bis zu 32 kHz pro System und bieten eine Datenrate von bis zu 320 kbps. Im Gegensatz zu klassischen PLC-Systemen nutzt PowerLink IP ein Frequenzband von bis zu 256 kHz, was eine maximale Datenrate von bis zu 2 Mbit/s pro Übertragungsrichtung ermöglicht. Neben dem erweiterten Frequenzband sind die effiziente Bandbreitenausnutzung und das einfachere Frequenzmanagement Bestandteile der Kernfunktionalität des PowerLink IP-Systems.
