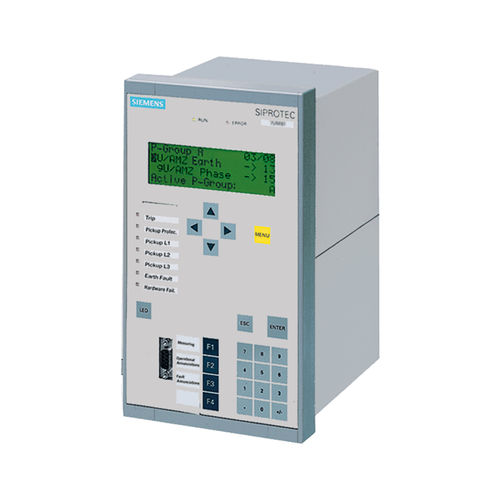

Differentialschutzrelais SIPROTEC 7SD series

ÜberspannungÜberfrequenzDrehzahl

Die Leitungsdifferentialschutzgeräte SIPROTEC 7SD610 und 7SD5 sind besonders für den selektiven Schutz von ein- und mehrseitig gespeisten Leitungen und Kabeln in Mittel- und Hochspannungsanlagen ausgelegt. Auch Transformatoren und Kompensationsspulen im Schutzbereich sind möglich. Das SIPROTEC 7SD5 ist auch als kombiniertes Leitungsdifferential- und Distanzschutzgerät erhältlich. Mit dem leistungsfähigen Engineeringwerkzeug DIGSI 4 bieten die SIPROTEC 4-Geräte benutzerfreundliche Systemlösungen für Schutz, Automatisierung und Überwachung mit hoher Felderfahrung und Sicherheit. Eigenschaften Das Gerät ist so ausgelegt, dass Differential- und gerichteter Reserveschutz für alle Spannungsebenen und Netze zur Verfügung stehen. Das Gerät bietet eine sehr schnelle und phasenselektive Kurzschlussmessung. Damit kann das Gerät eine ein- oder dreiphasige Fehlerabschaltung vornehmen. Der Datenaustausch für die Differentialstrommessung erfolgt über Lichtwellenleiter oder digitale Kommunikationsnetze und Hilfsadern, so dass die Leitungsenden räumlich weit voneinander entfernt sein können. Die serielle Wirkschnittstelle (R2R-Schnittstelle) kann flexibel an die Anforderungen aller bestehenden Kommunikationsnetze angepasst werden. Bei Änderungen im Kommunikationsnetz können die Kommunikationsmodule bestehender Konfiguration flexibel nachgerüstet werden. Neben der Hauptschutzfunktion, dem Differentialschutz, bietet das 7SD610 eine Fülle zusätzlicher programmierbarer Notschutzund Reserverschutzfunktionen, wie Phasen- oder Erd-Überstromzeitschutz (gerichtet und ungerichtet) bei Anschluss von Spannungswandlern.
