Wandlerstromversorgter ungerichteter Überstromzeitschutz mit Anschlussmöglichkeit für eine externe Hilfsspannungsversorgung. Es ist in verschiedenen Varianten erhältlich, je nach Konfiguration der Stromwandler, Binäreingänge, Binärausgänge, Stromversorgung und Kommunikation.
Eigenschaften

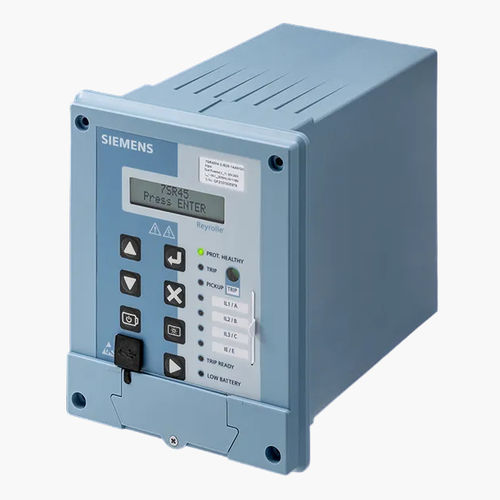

Das digitale Schutzgerät Reyrolle 7SR45 bietet Funktionen für unabhängigen und abhängigen Überstromzeit- und Erdfehlerschutz und ermöglicht eine Erkennung mit einer Mindestbetriebseinstellung von 0,2 x In für den Phasenübestromzeitschutz. Das Gerät ist wandlerstromversorgt und kann optional an eine externe Stromversorgung angeschlossen werden, was für zusätzliche Sicherheit und weitere Kommunikationsanschlüsse für die SCADA-Anbindung sorgt. Das kompakte Einbaugehäuse ist mit frontseitigen Navigationstasten, LCD-Display und einer frontseitigen
USB-Schnittstelle ausgestattet.
•Wandlerstromversorgt mit Anschlussmöglichkeit für eine externe Hilfsspannungsversorgungs
•10 Störfallprotokolle
•Ereignisliste (bis zu 100 Ereignisse)
•Passwortschutz
•Selbstüberwachung
•Überstromzeitschutzfunktionen
•Geräteeinstellung mit Reydisp Evolution PC Software
•Hohe Empfindlichkeit (Auslösung ab 20% Nennstrom möglich)
•Seriellen Schnittstelle
Hardware
•4 Stromwandler mit 1 A- oder 5 A-Eingängen
•bis zu 4 Binäreingänge und 4 Binärausgänge
•2 Binärausgänge (gespeichert, 1 Wechsler und 1 Schließer)
•1 Impulsausgang
•2 Gehäuseformen für die Montage in Ortsnetzstationen
Benutzeroberfläche
•2-zeiliges LCD Display mit 16 Zeichen, hintergrundbeleuchtet
•Navigationstasten
•9 benutzerfreundlich vorbelegte LEDs
•mechanisches Schauzeichen
•USB Frontschnittstellel
