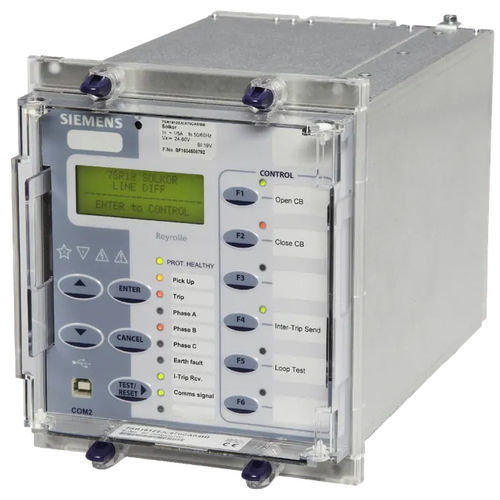

Differentialschutzrelais Reyrolle 7SR18

FehlerstromSicherheitdreiphasig

Das Schutzgerät Reyrolle 7SR18 Solkor ist ein digitaler Dreiphasen-Leitungsdifferentialschutz und dient zur Erkennung von Phasen- und Erdschlussfehlern in der Schutzzone. Das Gerät wird für den Schutz von Freileitungen und Erdkabeln eingesetzt. Eigenschaften Die Geräte verfügen über integrierten Reserve-Überstromzeitschutz/Erdfehlerschutz und Mitnahmekanäle. Die Relais (und die dazugehörigen Stromwandler) sind an jedem Ende des geschützten Stromkreises installiert. Sie sind über eine vollständig überwachte LWL-Kommunikationsleitung verbunden. Die Geräte verfügen über vier Stromeingänge und sind in E6-Gehäusen eingebaut. Die integrierte Logik ermöglicht die optimale Konfiguration der Gerätefunktionalität mit den Analogeingängen und den binären Eingangs-/Ausgangskreisen. Schutz- und Messfunktionalität wird über eine frontseitge USB, sowie eine rückseitge RS485 und eine optionale IEC 61850 Kommunikationsschnittstelle bereitgestellt. •Korrektur Stromwandler-Übersetzungverhältnis •Vier Parametersatzgruppen •Passwortschutz •Selbstüberwachung •Leistungsschalter-Auslösezähler •Fehler-, Ereignis- und Störfallaufzeichnungen
