Frequenzschutzrelais Reyrolle 7SR158

SpannungPhasenfolgefür Schalttafelmontage

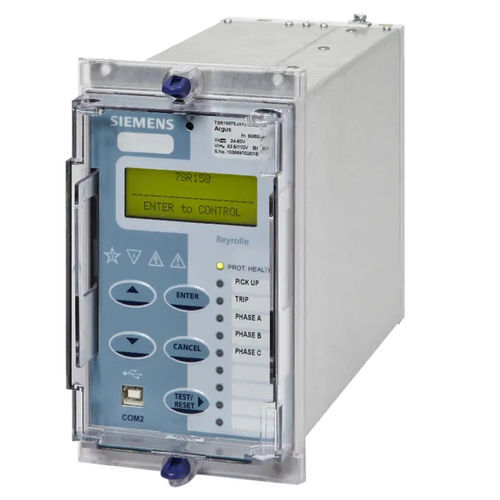

Reyrolle 7SR158 Die Reyrolle 7SR158 Argus Spannungs- und Frequenzschutzgeräte sind numerische multifunktionale Geräte zum Anschluss an Spannungswandler. Eigenschaften Die Spannungs- und Frequenzfunktionalität wird durch Datenspeicherung, Messtechnik, anwenderdefinierbare Logik und Datenkommunikationsfunktionen ergänzt. Eine menübasierte benutzerfreundliche Oberfläche bietet Vor-Ort-Zugang zu Geräteeinstellungen, Messgeräten und Betriebsdaten. Die Gerätefront enthält zudem 9 anwenderdefinierbare, dreifarbige LEDs sowie eine USB-Schnittstelle für den PC-Zugang. Zu den Hauptfunktionen gehören Unter- und Überspannungsschutz (27/59), Spannungsvektorverschiebung (78) und Frequenzänderungsschutz (81R). Die Geräte haben drei Spannungseingänge, sechs Binäreingänge und acht Binärausgänge und sind in E4-Gehäuse eingebaut. Dank der programmierbaren Logik kann die Gerätefunktionalität optimal eingestellt werden. Auf der Geräterückseite gibt es eine elektrische RS485 Schnittstelle für den SCADA-Anschluss unter Verwendung der Protokolle IEC60870-5-103, DNP3.0 oder MODBUS RTU. Funktionen Schutzfunktionen •Unter-/Überspannungsschutz •Unter-/Überfrequenzschutz •Frequenzänderungsgeschwindigkeit •Drehfeldüberwachung •Sternpunkt-Verlagerungsspannung •Spannungsvektorverschiebung Überwachungsfunktionen •Auslöse- und Schließkreisüberwachung •Lockout Überwachungsfunktionen •Primäre/sekundäre Leitungs- und Phasenspannungen •Historische Nachfrageaufzeichnung •Mitsystemspannung •Gegensystemspannung •Nullspannung weitere Funktionen •Vier Parametergruppen •zweistufiger Passwortschutz •Selbstüberwachung •LS-Auslösezähler und Wartungszähler
