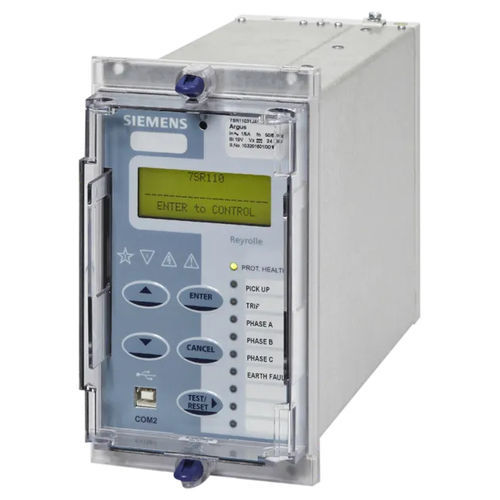

Überlastschutzrelais Reyrolle 7SR series

PhasenfolgeÜberstromFehlerstrom

Die Argus-Überstromschutzgeräte Reyrolle 7SR10, 7SR11, 7SR12, 7SR21 und 7SR22 wurden speziell für den Schutz von Einspeisungen in Verteilungs- und Industrienetzen entwickelt. Eigenschaften Das Schutzgerät Reyrolle 7SR10 Argus für Überstromzeit- und Erdfehlerschutz wurde mit der neuesten Hardware-Generation entwickelt und ist in unterschiedlichen Versionen verfügbar, die sich in Stromversorgung, Konfiguration der Binärein-/ausgänge und Datenkommunikationsfähigkeiten unterscheiden. Dieses Schutzgerät ist in einem 4HE hohen, fest eingebauten Gehäuse untergebracht und bietet Schutz-, Überwachungs- und Messfunktionen mit integrierter Ein- und Ausgangslogik, Datenprotokollierung und Fehlerberichterstattung. Es steht frontseitig eine USB-Schnittstelle für den lokalen PC-Anschluss zur Verfügung sowie eine elektrische RS485-Schnittstelle (optional) für Fernanschlüsse auf der Geräterückseite. •Dynamische Ansprechwertumschaltung (51C) •Zwei Parametergruppen •Passwortschutz - 2 Ebenen •Anwenderprogrammierbare Logik •Selbstüberwachung •Leistungsschalter-Ausschaltüberwachung und Wartungszähler Funktionen Schutzfunktionen •Drahtbruchüberwachung, Schieflastschutz (46BC) •Schieflastschutz (46NPS) •Thermischer Überlastschutz (49) •Unabhängiger Überstromzeitschutz Phase (50) •Unabhängiger Überstromzeitschutz Erde (50N/G) •Abhängiger Überstromzeitschutz Phase (51) •Abhängiger Überstromzeitschutz Erde (gemessen/berechnet) (51N/G) •Dynamische Ansprechwertumschaltung (51C) •Leistungsschalter-Versagerschutz (50BF) •Einschaltstabilisierung (81HBL2 ) •Unverzögerter empfindlicher Erdfehlerschutz (50SEF) •Verzögerter empfindlicher Erdfehlerschutz (51SEF)
