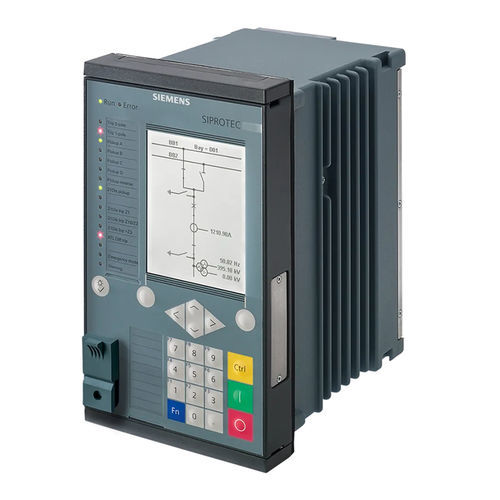

Differentialschutzrelais SIPROTEC 7SL series
SpannungDistanzfür Freileitung

Differentialschutzrelais
Differentialschutzrelais
Differentialschutzrelais
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Kontrollwert / Messwert
Spannung, Distanz
Anwendung
für Freileitung
Installierung
für Schalttafelmontage
Weitere Eigenschaften
digital, Differential, kompakt, modular, mit integriertem Transformator

Beschreibung

Die kombinierten Leitungsdifferential- und Distanzschutzgeräte SIPROTEC 7SL82/86/87 sind besonders für den Schutz von Leitungen in Mittel- und Hochspannungsanlagen ausgelegt. Aufgrund ihrer Flexibilität und dem leistungsfähigen Engineeringwerkzeug DIGSI 5 bieten die SIPROTEC 5-Geräte zukunftsfähige Systemlösungen mit hoher Investitionssicherheit und niedrigen Betriebskosten. Eigenschaften Hauptfunktion: •Differentialschutz und Distanzschutz für Mittel- und Hochspannung •Interoperabilität von SIPROTEC 4 und SIPROTEC 5 Leitungsschutzgeräten Auslösung: •3-polig, minimale Auslösezeit 19 ms Ein- und Ausgänge: •4 Stromwandler, •4 Spannungswandler, •11 oder 23 Binäreingänge, •9 oder 16 Binärausgänge Hardware-Flexibilität: •Verschiedene Hardware-Mengengerüste für binäre Ein- und Ausgänge innerhalb des 1/3 Basismoduls verfügbar, es können keine 1/6 Erweiterungsmodule ergänzt werden, mit großem und kleinem Display verfügbar Gehäusebreite: •1/3 x 19 Zoll Funktionen Mit DIGSI 5 können alle Funktionen entsprechend den Anforderungen frei konfiguriert und kombiniert werden. •Minimale Auslösezeit 19 ms •Hauptschutzfunktion Differentialschutz mit adaptivem Algorithmus für höchste Empfindlichkeit und Stabilität auch bei unterschiedlichsten Wandlerfehlern, Stromwandlersättigung und kapazitiven Ladeströmen •Mehrere Distanzschutzfunktionen als Reserveschutz oder 2. Hauptschutz zur Auswahl: Klassisch, Reaktanzmethode (RMD), Impedanzschutz für Transformatoren •Gerichteter Reserveschutz und diverse Zusatzfunktionen
