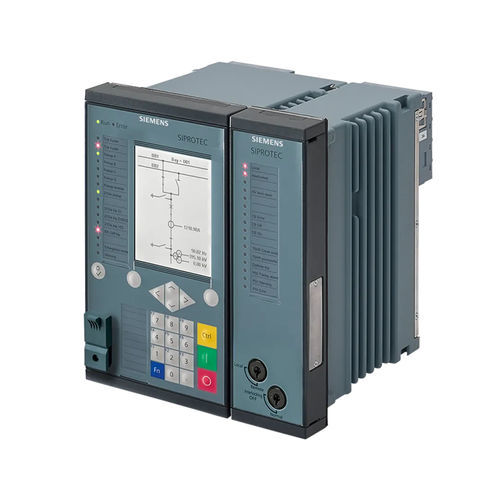

Feldleitgerät SIPROTEC 6MD series

Die Feldleitgeräte SIPROTEC 6MD85 und SIPROTEC 6MD86 sind universelle Steuerungs- und Automatisierungsgeräte mit Schutzfunktion. Sie sind für den Einsatz in alle Spannungsebenen, von Verteilung bis Übertragung konzipiert. Als Teil der SIPROTEC 5-Familie ermöglichen sie eine Vielzahl von Schutzfunktionen aus der SIPROTEC-Bibliothek. Eigenschaften Hauptfunktion Feldleitgerät für Mittelspannungs- und Hoch- bis Höchstspannungs-Schaltanlagen mit integrierter Bedienung und umfangreichen Schutzfunktionen. Ein- und Ausgänge 5 vordefinierte Standardvarianten mit 4 Strom- und 4 Spannungswandlern, 11 bis 75 Binäreingängen, 9 bis 41 Binärausgängen Hardware-Flexibilität Flexibel anpassbares und erweiterbares E/A- Mengengerüst im Rahmen des modularen SIPROTEC 5-Baukastens. Das Gerät kann bei hohen Anforderungen an das Mengengerüst in der 2. Zeile erweitert werden. So sind z.B. 240 Binäreingänge (und mehr) mit der IO230 möglich (siehe Kapitel Hardware) Gehäusebreite 1/3 × 19 Zoll bis 2/1 × 19 Zoll Funktionen Mit DIGSI 5 können alle Funktionen entsprechend den Anforde- rungen frei konfiguriert und kombiniert werden. •Integriertes Feldleitgerät mit vielseitigen Schutzfunktionen für Anwendungen von der Mittel- bis zur Höchstspannung •Steuerung von Schaltgeräten •Synchrocheck und Schaltfehlerschutz •Fest integrierter, elektrischer Ethernet RJ45 für DIGSI 5 und IEC 61850 (Reporting und GOOSE) •Bis zu 4 steckbare Kommunikationsmodule für unterschiedliche und redundante Protokolle nutzbar (IEC 61850, IEC 60870-5-103, IEC 60870-5-104, Modbus TCP, DNP3 seriell und TCP, PROFINET IO) •Zuverlässige Datenübertragung durch Redundanz-Protokolle PRP und HSR
