Heterogene und homogene 2,5/3D-ICs, gesteuert durch die physische Implementierung des Substrats und die Übergabe der Fertigung.
Physikalische Implementierung und Übergabe der Fertigung
Design von fortschrittlichen Halbleitergehäusen und Substraten, einschließlich FOWLP, ABF, 2,5/3D, Silizium, Glaskern, eingebettete oder erhöhte Brücken, System-In-Package und Module.
Hauptmerkmale von Xpedition Package Designer
Moderne AI-infundierte Benutzererfahrung (UX)
Standardisierte Menüstrukturen und UI/UX mit KI und ML zur Vorhersage und Empfehlung von Operationen, um die Produktivität der Designer zu beschleunigen.
Gerätestapelung für 2,5/3D- und SiP/Modul-Integrationen
Konstruieren und verwalten Sie komplexe Baugruppen wie 3D-ICs, Side-by-Side, mehrere Stapel mit unterschiedlichen Höhen. Vollständige Unterstützung für eingebettete doppelseitige Chips/Bauteile wie Interposer/Brücken-Konfigurationen, einschließlich Unterstützung für aktive und passive eingebettete Bauteile.
Umfassende Unterstützung für SiP-Module

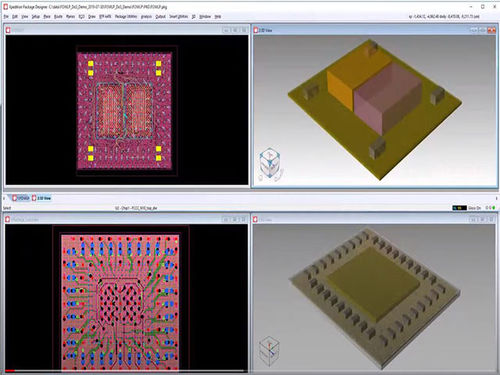

Entwerfen und verifizieren Sie komplexe SiP-Module in einer vollständig unterstützten 3D-Designumgebung. Gleichzeitige 2D/3D-Bearbeitung und DRC in einem einzigen Designtool, das 3D-bezogene Designprobleme leicht erkennt und vermeidet. Umfassendes Echtzeit-Drahtbonden für die komplexesten Multi-Die-Stapel mit benutzerdefinierbaren Drahtprofilen mit Unterstützung für digitale, analoge und gemischte Technologien.
Leistungsstarkes Signal- und Schnittstellen-Routing
Schnelle Implementierung von HBM-Schnittstellen mit automatischem Step/Repeat von Kanälen einschließlich automatischer Kompensation von Off-Pitch-Pins. Schnelle Planung und Verlegung von Datenpfaden mit der patentierten automatischen Sketch-Routing-Technologie. Integrierte automatische SI-Leistungsnetzabstimmung mit automatischer Abschirmung von differentiellen Paaren und Single-Ended-Netzen.
---
