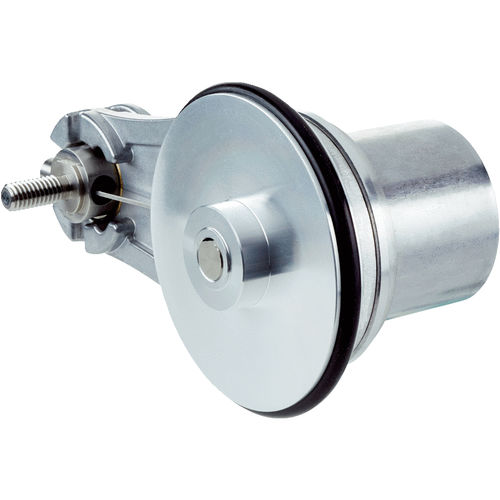

Messrad DBV50 series

Kompaktes Messradsystem mit hoher Flexibilität und einfacher Montage Der DBV50 Messrad-Encoder ist ein Messradsystem für das Messen linearer Bewegungen. Es besteht aus dem Inkremental-Encoder DBS50, einem Aluminiummessrad mit 200 mm Raddurchmesser und einem federgelagerten Arm. Die maximale Auflösung beträgt 0,08 mm pro Impuls. Der Federarm hat einen maximalen Federweg von 14 mm, eine maximale Federkraft von 20 N. und bietet eine komfortable Vorspannungseinstellung für wiederholbares Einstellen der Federvorspannung. Eine Federwegbegrenzung schützt die Feder vor Überlastung. Der Encoder kann gedreht und auf beiden Seiten des Federarms montiert werden, womit die Verlegung der Leitung sich auf die Anwendung anpassen lässt. Das Messradsystem ist mit zahlreichen elektrischen Schnittstellen, Anschlussmöglichkeiten und Auflösungen lieferbar. Benefits Kompaktes, platzsparendes Messradsystem mit geringer Einbautiefe Großer Federweg und hohe Anpresskraft für den Ausgleich von Unebenheiten der Messoberfläche Einfache und wiederholbare Einstellung der Federvorspannung Vermeidet Systemausfälle durch Federwegbegrenzung zum Schutz der Feder vor Überlastung Hohe Anpassungsfähigkeit an verschiedene Anwendungen durch vielfältige Montagemöglichkeiten des Encoders am Federarm Zuverlässiger Betrieb durch robusten Encoder mit hoher Radiallast Zahlreiche elektrische Schnittstellen, Anschlussmöglichkeiten und Auflösungen
