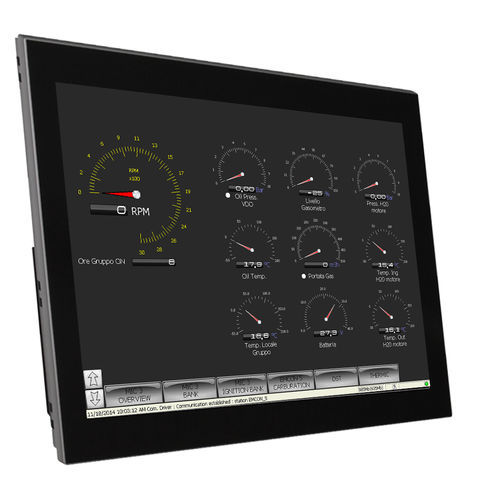

LCD-Monitor

mit Touchscreen15,6"12,1"

D-Monitor ist ein Touchscreen mit Farb-LCD-Panel, das eine sofortige grafische Visualisierung von Messwerten, Status und Alarmen, sowohl bezogen auf das Aggregat als auch auf das Thermomodul, ermöglicht. Besonders geeignet für KWK-Anlagen, bei denen sowohl die elektrische als auch die thermische Leistung des Systems visualisiert und kontrolliert werden muss. Das breite Display (800x600 Pixel Auflösung) kann mit den Reglern DST4602 und DST4602Evolution kombiniert werden, wobei die Wahl besteht, ob das Display des Reglers verwendet werden soll oder nicht. Die Steuerung kann über einen angeschlossenen Laptop programmiert werden, um die Parameter zu ändern oder einzustellen. Erhältlich in 2 Versionen: 12.1" 15.6" Mit der DST4602 SCM Box können Sie die Steuerung über ein serielles Modbus RS232 / RS485 MODBUS RTU Kabel oder auch über ein Ethernet Kabel TCP/IP an den D-Monitor anschließen. Weitere Zusatzgeräte ermöglichen den Fernzugriff, die Unterstützung und die Anzeige von Informationen von einem externen PC auf dem D-MONITOR. Die Verbindung zwischen DST4602 / DST4602Evolution Controller und D-Monitor kann ebenfalls über ein serielles Modbus RS232 / RS485 MODBUS RTU Kabel, oder Ethernet Kabel TCP/IP hergestellt werden. Zusätzlich zu den vom Regler verwalteten Messwerten (Spannungen, Ströme, Leistungen, Energien, Schütze und Aggregatstatus) wurde der D-MONITOR speziell für KWK-Anlagen entwickelt, in denen mehrere Messwerte grafisch angezeigt werden müssen, z.B. (PT100, Thermoelemente, Thermoregler und Magnetventile). Bei Bedarf kann D-Monitor einige Sollwerte anzeigen und ändern, die das Vergaser- und Einspritzsystem des Motors betreffen. Eingebettete Funktionen -Historisches Ereignis. -Vereinfachte einzeilige Diagramme entsprechend der Einstellung auf der DTS4602 / DST4602Evolution Karte
