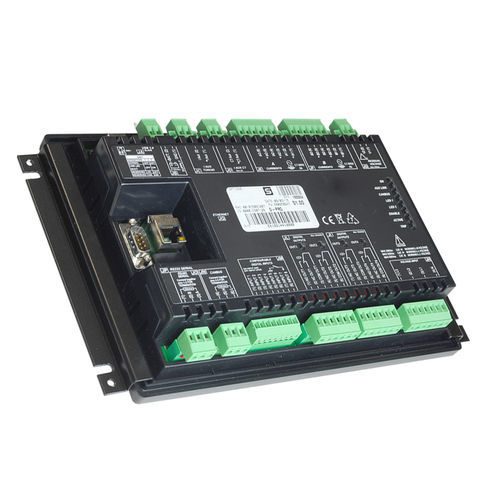

Unterspannungsschutzrelais D-PRO

dreiphasigfür GeneratorRS485

Multifunktions-Schutzrelais für den zusätzlichen Schutz von Generatoren in anspruchsvolleren Anwendungen, wie Mittel- oder Hochspannungsanlagen oder Öl- und Gasinstallationen. D-PRO wurde entwickelt, um die Funktionen und Schutzfunktionen zu erweitern, die bereits im Aggregatesteuergerät DST4602Evolution enthalten sind, und um dessen Leistungen zu verbessern: es bietet einen Can-Bus-Anschluss für die direkte Kommunikation mit ihm. Alle Messungen und Alarme des D-PRO werden auf dem Display des DST4602Evolution angezeigt, und die Schutzfunktionen des Relais werden direkt von der Aggregatesteuerung verwaltet. Alternativ kann es auch als Stand-Alone-Gerät verwendet werden, das über seine digitalen Ein- und Ausgänge mit externen Steuerungssystemen verbunden ist. Dieses Gerät wurde für den Einbau in eine Schalttafel entwickelt und kann über die verschiedenen verfügbaren Kommunikationsanschlüsse konfiguriert/überwacht werden. Die Parametereinstellungen werden direkt über das kostenlose Programmiertool BOARDPRG3 verwaltet. Eingänge und Ausgänge -8 programmierbare digitale Eingänge. -4 programmierbare Relais (jeweils maximal 10A @ 250Vac). -7 Strommesseingänge für externe Stromwandler, doppeltes internes Skalierungssystem 5A oder 1A. -1 Strommesseingang für externe Stromwandler. -1 dreiphasiger vierpoliger Spannungsfühler (L1-L2-L3-N), doppeltes internes Skalierungssystem 400V (oder 100V mit spezifischer Option). -1 Spannungseingang von maximal 100 V für den Schutz 59N. -8 LED-Anzeigen. Kommunikation -8 programmierbare digitale Eingänge. -1 USB-Anschluss (Modbus RTU-Slave). -1 RS232-Anschluss (Modbus RTU-Slave). -1 isolierter RS485-Anschluss (Modbus-RTU-Slave). -1 Ethernet-Anschluss RJ45 (Modbus TCP-Slave).
