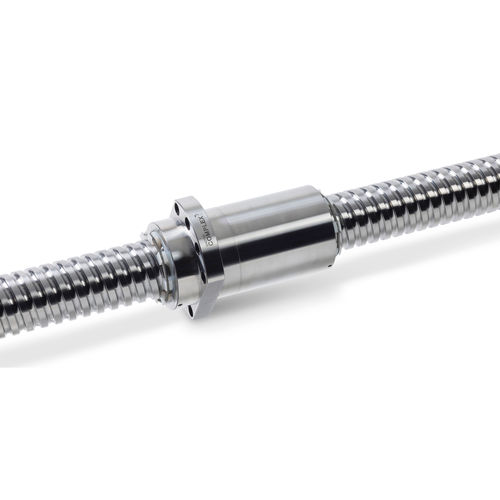

Ultrakompakter Kugelgewindetrieb Complex TUC series

StahlHochpräzisionmit hoher Gesamtsteifigkeit

Die ultrakompakte TUC COMPLEX-Mutter ist eine zweigängige Mutter, die aus einem Bauteil gefertigt wird. Sie wird mit einem Umlenksystem des Typs U oder B konfiguriert. Sie weist eine hohe Werte bei der dynamischen Tragzahl, der statischen Tragzahl und axialen Steifigkeit auf, und bietet gleichzeitig eine deutlich reduzierte Mutternlänge. So können hohe Leistungen auch bei geringem Bauraum erzielt werden. Vorteile von Kugelgewindetrieben mit ultrakompakter Mutter: Die Mutter ist etwa halb so lang wie eine Doppelmutter und bietet die gleichen Vorteile bei dynamischer Tragzahl Ca, statischer Tragzahl Coa und Steifigkeit der Mutter Rt/t. Eine kürzere Mutter reduziert die geometrischen Fehler der von der Mutter bedeckten Spindelfläche, und die Abweichungen im Drehmoment werden verbessert. Der Temperaturunterschied zwischen den beiden Mutterenden wird reduziert. Zudem erzeugt die Bewegung der Kugeln durch die Mutter eine gleichmäßigere Verteilung der Wärme. Die Steuerungsparameter für Parallelität und Senkrechtigkeit sind besser. Vorspannsystem: veränderter Abstand zwischen den beiden Umläufen
