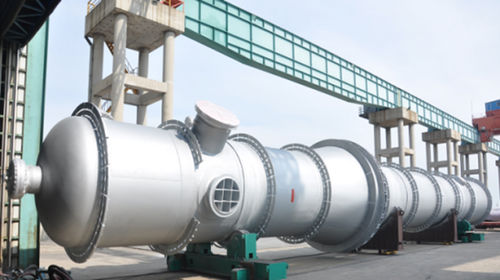

Rohrförmiger Wärmetauscher

flüssig/flüssig

Der Wärmetauscher zum Tieflochschweißen wird für große Temperaturunterschiede, Ermüdungsbelastung und Spannungskorrosion verwendet. Die Verbindung von Rohr zu Rohrboden ist Tieflochstumpfschweißen. Die Verbindungsform von Wärmetauscherrohr und Rohrboden unterscheidet sich von der Endschweißung herkömmlicher Wärmetauscher. Tieflochschweißen wird hauptsächlich verwendet, um Stumpfschweißverbindungen zu bilden, wodurch der Wärmetauscher bei Spannungs- und Spaltkorrosionsproblemen eine bessere Leistung erbringt. Auf dieser Grundlage konzentriert sich dieses Papier auf die Qualitätsprobleme des Durchbrennens von Wärmetauscherrohren, Kühlwasserlecks der Schweißpistole, Lichtbogenbildung der Schweißpistole usw Prozessleistung des kombinierten Wärmeübertragers werden durch die Einstellung von Schweißzonen und anderen Winkeln gesteuert. Die Ergebnisse zeigen, dass: mit angemessenen Prozessmitteln und Anforderungen an die Qualitätskontrolle das vollautomatische WIG-Schweißen von Tieflochrohrböden von Wärmeübertragern realisiert werden kann. Die Ergebnisse der Inspektion von Aussehen, Durchdringung und Leckage zeigen, dass die Schweißqualität der Tieflochschweißverbindung des kombinierten Wärmeübertragers qualifiziert ist und die Anforderungen des Geräteeinsatzes erfüllt.
