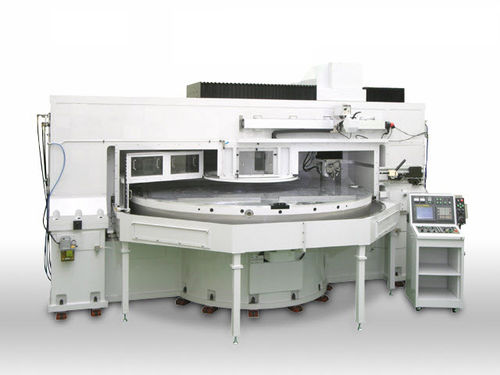

CNC-Drehmaschine UTD series

vertikal3-AchsSäulen

Bei dieser Maschine handelt es sich um eine vertikale Präzisionsdrehmaschine, die für die Bearbeitung einer großformatigen Fresnel-Linsenform verwendet wird. Die folgenden Merkmale sorgen für eine hochpräzise Maschinenbewegung und Bearbeitungsgenauigkeit. Hochpräzise Funktion zur Einstellung der Werkzeugkante Die Schwenkachse des Schwenkkopfes, die eine hochpräzise Werkzeugkanteneinstellung vornimmt, wird durch eine hochpräzise aerostatisch gelagerte Tischspindel unterstützt. Die Positionsrückmeldung erfolgt über einen hochpräzisen Drehgeber Präziser Tisch-Rundlauf Der Tisch wird von einer hydrostatisch gelagerten Führungsbahn getragen und ist mit einem Mechanismus ausgestattet, der den Einfluss von Vibrationen und Wärmeentwicklung durch den Tischantriebsmotor minimiert. Die Maschinensteifigkeit wurde auf das Maximum erhöht Die Säule und die Querschiene sind aus einem Stück gegossen. In der Sattelführung ist eine hochsteife und hochpräzise V-V-Rollenführung mit nicht-kreisförmigem System eingebaut, wodurch eine hohe Steifigkeit erreicht wird. Anwendungen Form für Fresnellinse zur Verwendung in der Konzentrations-Solarstromanlage -> Bearbeitung einer Linsenform für den Einfall von Sonnenlicht mit hoher Dichte auf die Solarbatterievorrichtung
