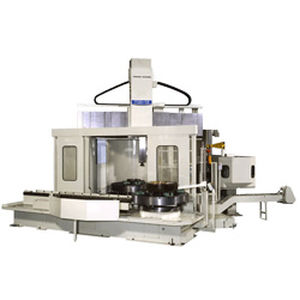

CNC-Bohrwerk TUD

vertikalSäulen2-Achs

Vertikale CNC-Bohr- und Drehfräsmaschinen der TUD-Baureihe für unübertroffene Effizienz bei der Bohr- und Drehbearbeitung Die dickwandige, gusseiserne Säule und das Gehäuse sind thermosymmetrisch für hohe Präzision und schwere Bearbeitungen ausgelegt Mit automatischem Werkzeugverriegelungsmechanismus Der quadratische Stößel von 220 mm (8,66 Zoll) ist fest in einer Monokastenstruktur eingeschlossen, die mit einem automatischen Werkzeugverriegelungsmechanismus ausgestattet ist Für praktisch alle Werkstückhöhen Ein stufenweiser Positionierungsmechanismus bewegt die Querschiene um maximal 500 mm vertikal in 250-mm-Schritten [750 mm für TUD-20] für praktisch alle Werkstückhöhen Automatisierung und Arbeitsersparnis Spezielle Optionen wie ein automatischer Werkzeugwechsler (ATC) und ein automatischer Palettenwechsler (APC) sind für einen noch höheren Grad an Automatisierung und Arbeitsersparnis erhältlich Tisch und Bett Alle wichtigen Maschinenkomponenten sind aus hochwertigen Gussteilen gefertigt. Der Tisch wurde mit ausreichender Festigkeit und Größe versehen und ist auf einem Axialkugellager mit großem Durchmesser und einer Kegelrollenlageranordnung gelagert. Diese Anordnung gewährleistet eine angemessene Unterstützung für eine äußerst effiziente Schwerzerspanung mit hoher Geschwindigkeit. Darüber hinaus ist der Talbe mit 4 unabhängigen, handbetätigten Backen und T-Nuten ausgestattet, die das Werkstück in der gewünschten Position führen und halten. Die thermische Verformung wird durch das standardmäßige Schmieröl-Kühlsystem und die thermisch symmetrische Anordnung des Maschinenbetts, das den Tisch trägt, minimiert. Außerdem ist der Antriebsmechanismus des Tisches im hinteren Teil des Bettes eingebaut, und der Ständer steht auf dem Bett.
