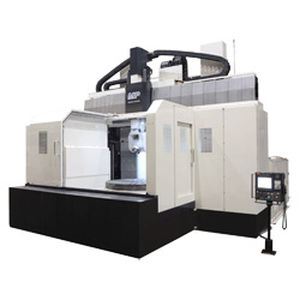

Dreh-Fräszentrum / CNC MP-2620(U)

vertikal5-AchsZweispindel

Die fortschrittlichen Technologien von SHIBAURA konzentrieren sich auf unsere Mehrzweckmaschinen vom Typ Brücke. Hauptmerkmale Bearbeitungszentrum, vertikales Drehzentrum und als 5-Achsen-Maschine bei Auswahl des optionalen Spindelkopfes. Die Gesamtkonstruktion dieser Maschine ist ein wesentliches Merkmal, um auch eine breite Palette von Maschinenteilen zu bearbeiten. "Alle linearen Achsen X, Y und Z sind mit einem Doppelantriebsmechanismus ausgestattet, um eine hohe Steifigkeit und Genauigkeit zu erreichen. Diese Eigenschaft ermöglicht eine schnelle Maschinenbewegung selbst bei 40 m/min im Eilgang und 20 m/min im Schnittvorschub." Merkmale der Maschine Konfiguration der Achsen Die Standardmaschine hat 4 Achsen, bestehend aus drei (3) linearen Achsen X, Y und Z und einer (1) Drehachse C. Ein 4-Achsen-Kopf (optionales Zubehör) für die 5-Achsen-Bearbeitung. Die W-Achse ist eine Querschiene, die in 5 Positionen in 250mm-Schritten positioniert werden kann. Produktivität Mehrere Arten von Anbaugeräten machen die Maschine zu einer vielseitig einsetzbaren Maschine. Die Schnauze 240 kann zum Bohren und Drehen verwendet werden, wie in Abbildung 1 und 2 dargestellt. Der Winkelkopf kann für die Seitenbearbeitung eines Werkstücks verwendet werden, wie in Abbildung 3 gezeigt. der 4-Achsen-Kopf ist für die Bearbeitung auf jeder geneigten Fläche vorgesehen. Zugänglichkeit Spanabdeckung mit Decke Die Späneabdeckung mit Deckenverkleidung ist Standardzubehör, und die L-förmige Tür mit Decke vervollständigt das ergonomische Design und ermöglicht einen einfachen Zugang zum Bereich um den Tisch. Hervorragender Späneabfluss durch ein breites Gehäuse. Breiter Raum und einfache Späneabfuhr rund um den Tisch Ein runder, starrer Tisch wird für Dreh- und Fräsbearbeitungen verwendet, sowohl für Dreh- als auch für Fräsbearbeitungen.
