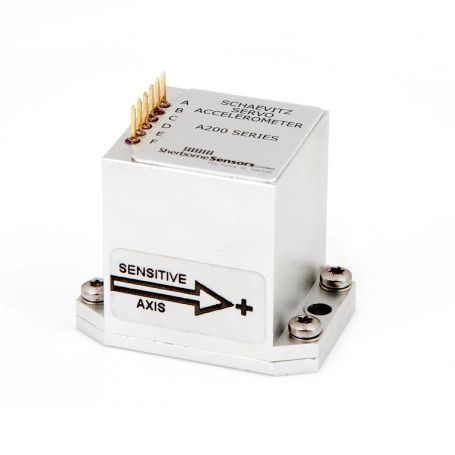

1-Achs-Beschleunigungsmesser A215, A220 series

Miniatur

Die Servobeschleunigungsmesser von der Strecke der Sherborned Sensoren A200 werden verwendet, um vektorbeschleunigung zu messen. Sie erzielen dieses mit aussergewöhnlicher Genauigkeit mit einer Kraftbalance Drehkrafteinheit in einer Endlosschleife. Die Drehkraft, die durch eine Hängemasse entwickelt wird, hängt vom Produkt der angewandten Beschleunigung und seiner Massenunausgeglichenheit ab. Ein Stellungsgeber wird benutzt, um die Bewegung der Masse zu ermitteln, und sein Ausgangssignal wird an einen Servoverstärker angeschlossen. Der Strom, der aus diesem resultiert, überschreitet durch den Drehmomenterzeuger, mit dem Ergebnis einer Drehkraft, die gleich ist, aber direkt gegenüber der Ausgangsdrehkraft. Die Masse bleibt jetzt weiterhin in einer neuen Position, die zu seiner Initiale null g Position bruchstückweise unterschiedlich ist. Gleichzeitig wird der Strom zum Drehmomenterzeuger durch einen beständigen Widerstand mit dem Ergebnis einer Ausgang Spannung geführt, die die angewandte Beschleunigung reflektiert. Ein Phase vorrückendes Netz innerhalb des Servoverstärkers führt zu die elektronische Dämpfung im System.
