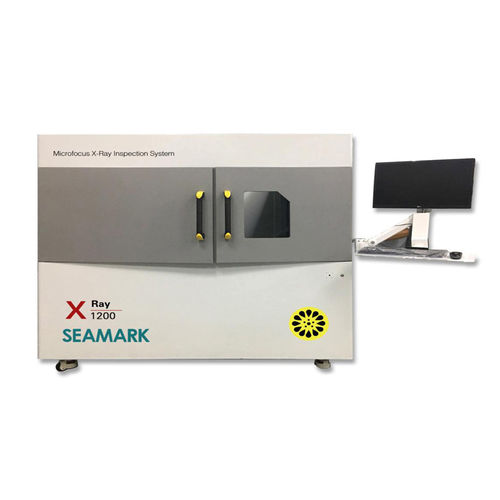

Röntgenstrahlen-Inspektionssystem X-1200

automatischfür die ElektronikindustriePCB

Röntgenprüfsystem X-1200 - SMT /Semicon/Solar/Harness Connector/LED PCB (speziell für LED 1200mm) - Hochauflösendes Bild: Schräglage/Brücke/Voids/Kaltlötung/Bonddraht - 90KV 5μm geschlossene Röntgenröhre, mit langer Lebensdauer, wartungsfrei - 1,3 Millionen hochauflösender digitaler Flachbilddetektor - Farbbildnavigation, einfach zu bedienen - Automatische Programmiererkennung und automatische Analyse NG oder OK Anwendung 1) Defektinspektion in IC-Verpackungen, z. B.: Schichttrennung, Rissbildung, Lücken und Linienintegrität. 2) Messung der Chipgröße, Messung der Linienkrümmung, Messung des Anteils der Lötfläche von Bauteilen. 3) Mögliche Defekte in der Leiterplattenfertigung, z. B.: Versatz, Lötbrücke und offen. 4) SMT-Lötkurzschluss, Kaltlötung, Bauteilverschiebung, unzureichende Lötung, Lotlückenprüfung und -messung. 5) Defektinspektion von offenen, kurzen oder abnormalen Verbindungen, die in Automobilkabelbäumen und -steckern auftreten können. 6) Innere Bruch- oder Hohlrauminspektion in Kunststoff oder Metall. 7) Überprüfung der Gleichmäßigkeit von Batteriestapeln und Elektrodenschweißen. 8) Inspektion von Saatgut, biologischem Material usw.
